Поворотные столы

AVERTUM HVX-170

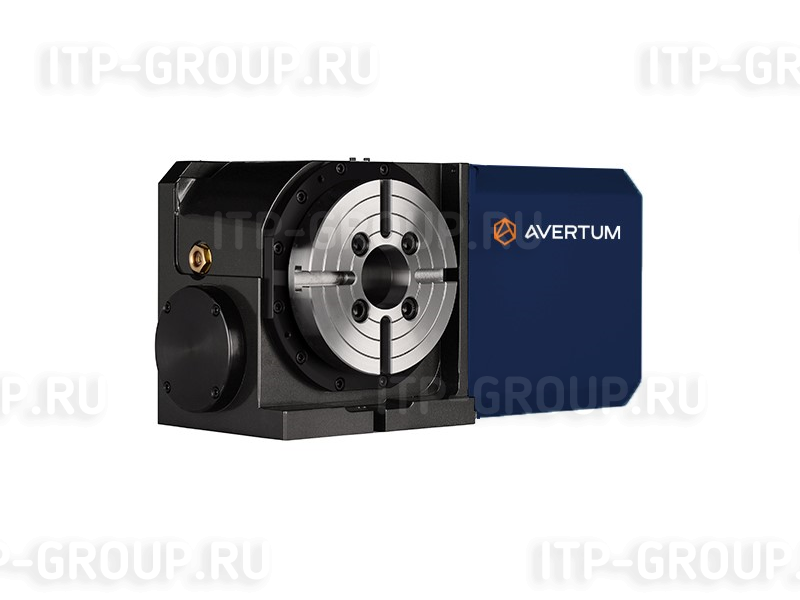

Поворотный стол с ЧПУ HVX-170
Поворотный стол с ЧПУ HVX-170

Подбор оснастки
Производитель: AVERTUM TOOLS (Китай)
Производитель
ОСОБЕННОСТИ:
  • Горизонтальное и вертикальное исполнение
  • Высокая точность позиционирования
  • Гидравлическая тормозная система: +300% тормозного усилия
  • Червячная передача большого диаметра с увеличенной высотой зуба
  • Японская высококачественная латунь
  • Водонепроницаемость IP65

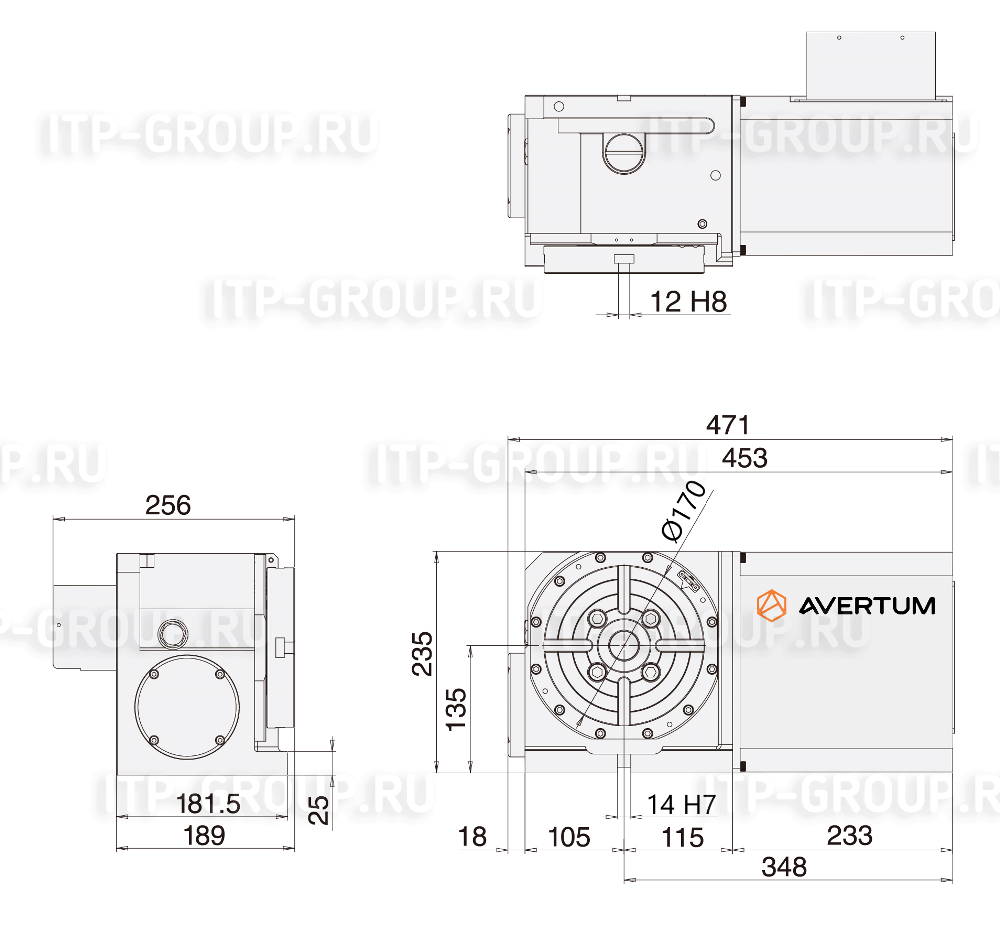

 Наименование характеристики  Ед.изм. Значение
Диаметр планшайбы стола
 мм
 Ø170
Диаметр центрального отверстия мм Ø55H7
Диаметр сквозного отверстия
 мм Ø30
Высота центра (при вертикальном расположении) мм 135
Высота стола (при горизонтальном расположении)
 мм 189
Ширина Т-образного паза планшайбы
 мм 12H8
Ширина направляющего сухаря мм 14H7
Дискретность поворота
 град 0,001°
Передаточное число червячной пары
 1:60
Максимальная скорость вращения планшайбы
 об/мин 33,3
Тип тормоза
пневматический
Тормозной момент
 Нм 265



Допустимый вес заготовки
 в вертикальном положении
без использования задней бабки 		кг 75
в вертикальном положении
с использованием задней бабки
 кг 150
в горизонтальном положении
 кг 150


Допустимая нагрузка на стол
 осевая Н 14700
крутящий момент
 Нм 265
опрокидывающий момент
 Нм 400
Масса (без серводвигателя) кг 60


КОМПЛЕКТАЦИЯ:
  • Поворотный стол подготовленный для подключения к станку с ЧПУ FANUC
  • Сервокомплект для подключения, комплект кабелей для подключения к ЧПУ FANUC
  • Бабка задняя ручная TM-135
  • Патрон 3-х кулачковый SC-06 с переходным фланцем (закрепленный на планшайбе)
