Поворотные столы

AVERTUM HVX-255

В наличии ХИТ
Поворотный стол с ЧПУ HVX-255
Поворотный стол с ЧПУ HVX-255

Подбор оснастки
Производитель: AVERTUM TOOLS (Китай)
Производитель
ОСОБЕННОСТИ:
  • Горизонтальное и вертикальное исполнение
  • Высокая точность позиционирования
  • Гидравлическая тормозная система: +300% тормозного усилия
  • Червячная передача большого диаметра с увеличенной высотой зуба
  • Японская высококачественная латунь
  • Водонепроницаемость IP65

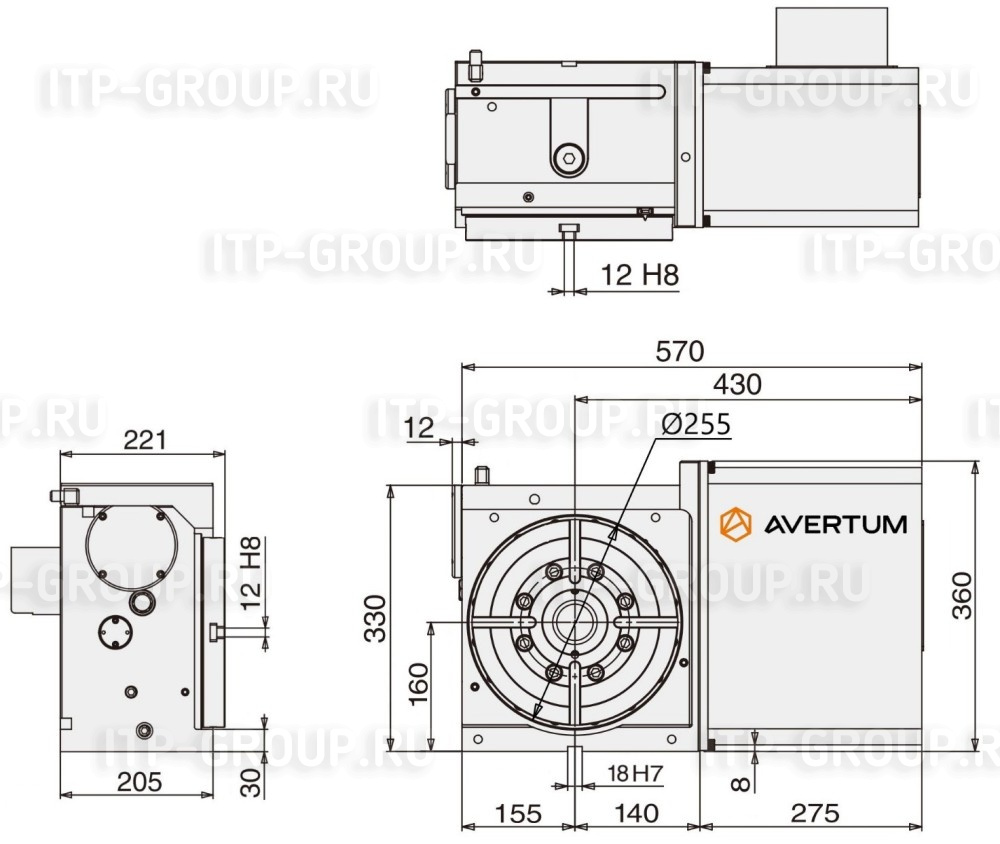

 Наименование характеристики  Ед.изм. Значение
Диаметр планшайбы стола
 мм
 Ø255
Диаметр центрального отверстия мм Ø80H7
Диаметр сквозного отверстия
 мм Ø45
Высота центра (при вертикальном расположении) мм 160
Высота стола (при горизонтальном расположении)
 мм 221
Ширина Т-образного паза планшайбы
 мм 12H8
Ширина направляющего сухаря мм 18H7
Дискретность поворота
 град 0,001°
Передаточное число червячной пары
 1:72
Максимальная скорость вращения планшайбы
 об/мин 27,7
Тип тормоза
гидравлический
Тормозной момент
 Нм 900



Допустимый вес заготовки
 в вертикальном положении
без использования задней бабки 		кг 100
в вертикальном положении
с использованием задней бабки
 кг 250
в горизонтальном положении
 кг 250


Допустимая нагрузка на стол
 осевая Н 19500
крутящий момент
 Нм 900
опрокидывающий момент
 Нм 1100
Масса (без серводвигателя) кг 120


КОМПЛЕКТАЦИЯ:
  • Поворотный стол подготовленный для подключения к станку с ЧПУ FANUC

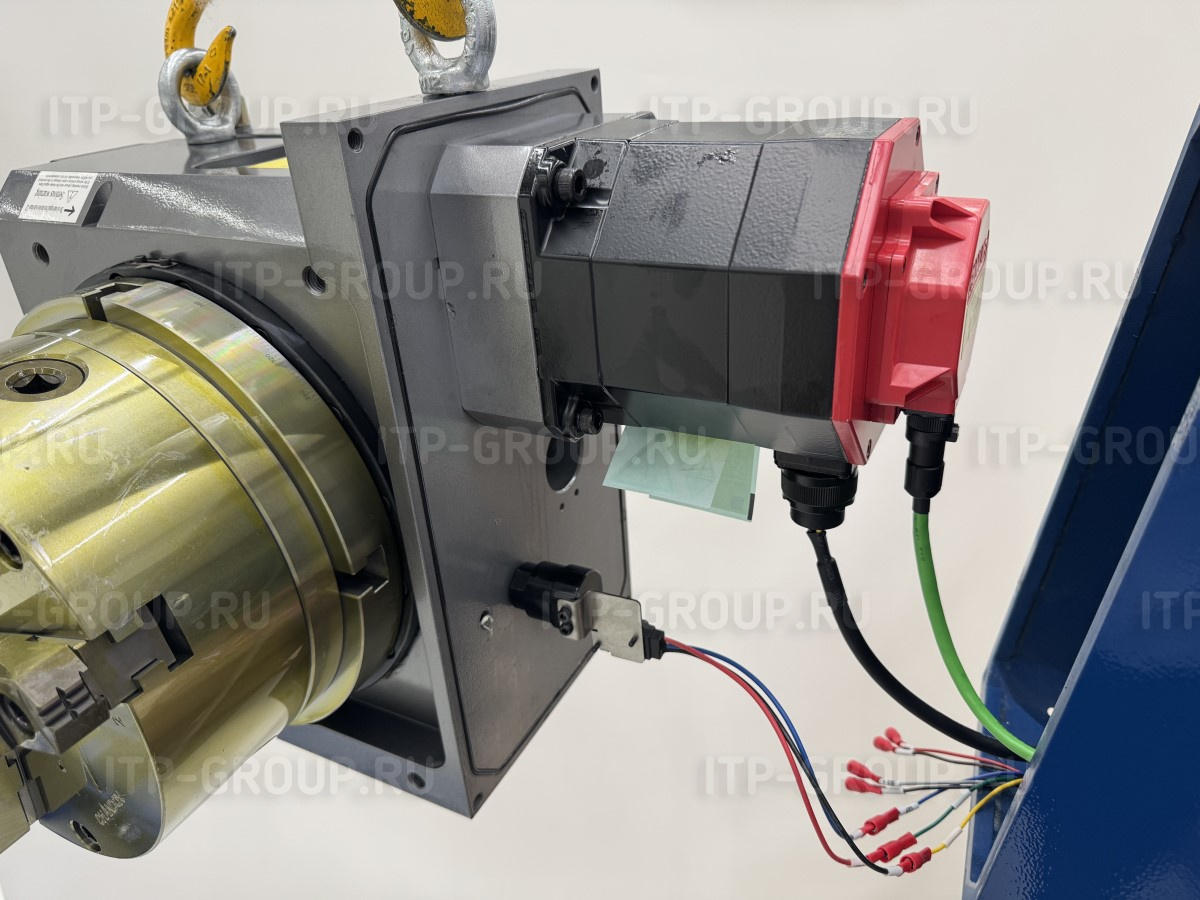

  • Сервокомплект для подключения, комплект кабелей для подключения к ЧПУ FANUC

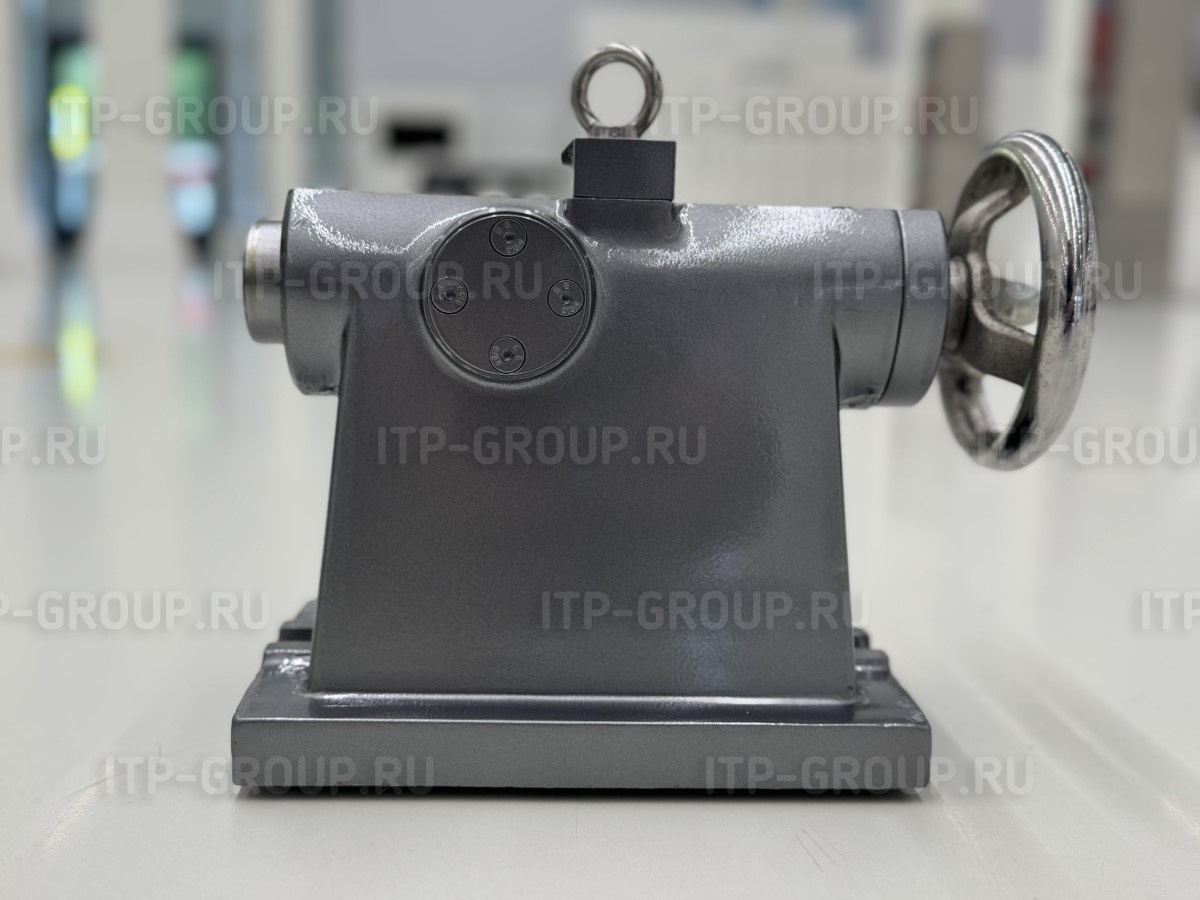

  • Бабка задняя ручная TM-160

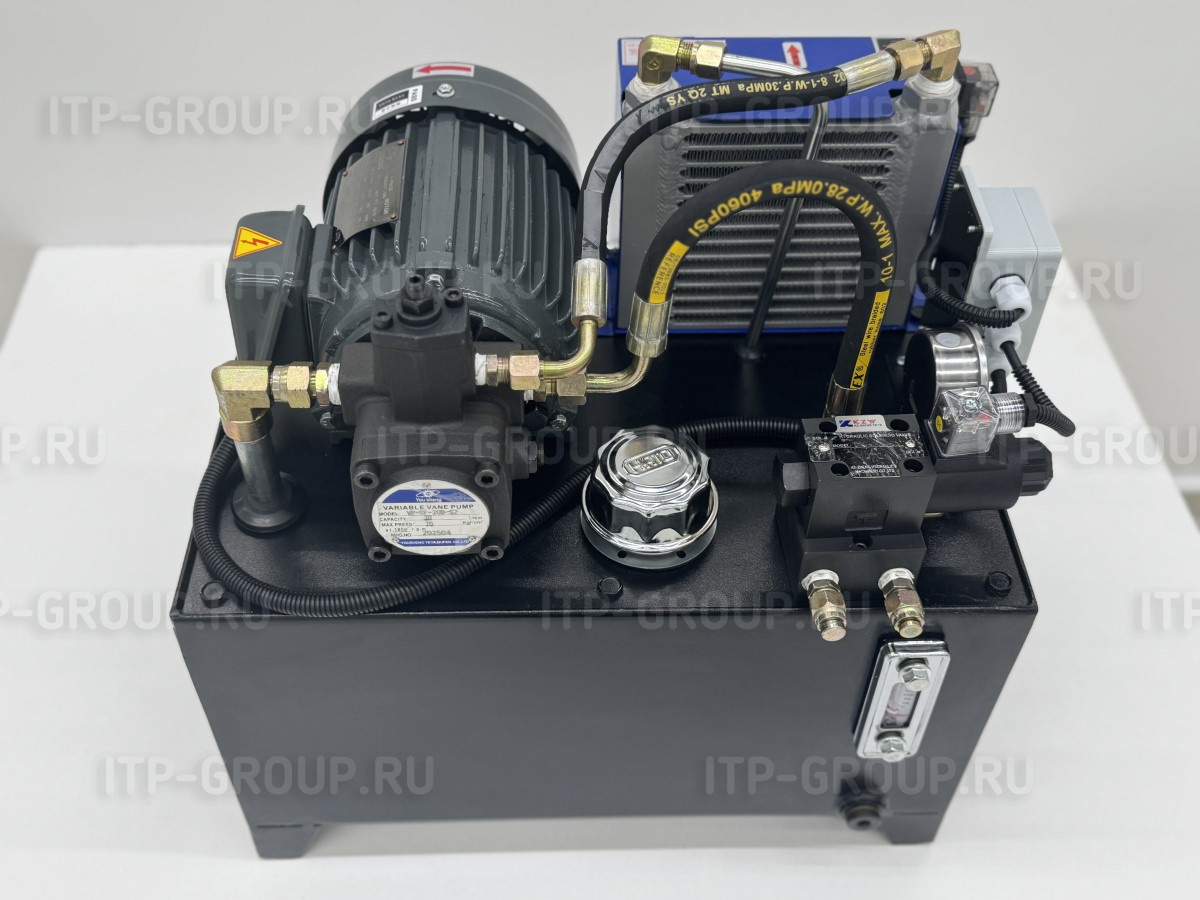

  • Гидравлическая станция в сборе

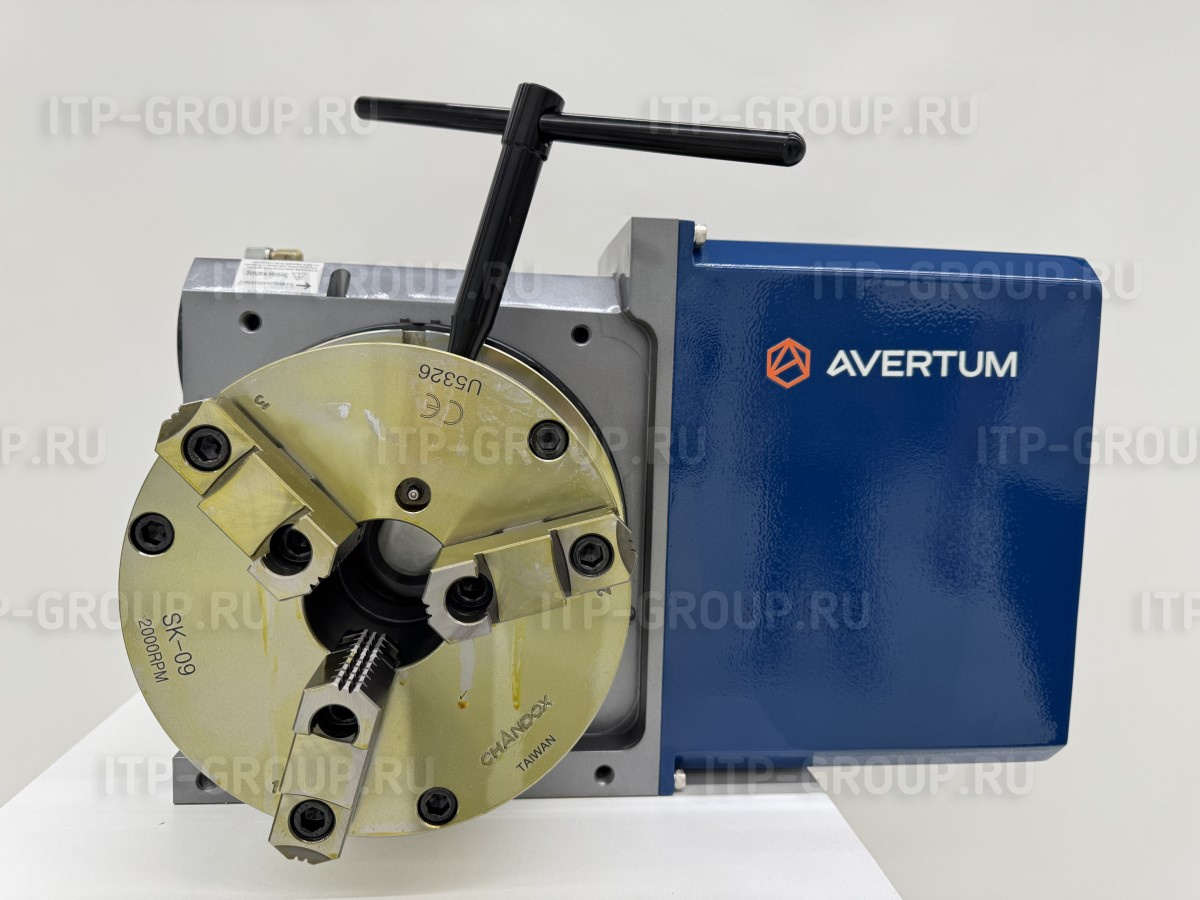

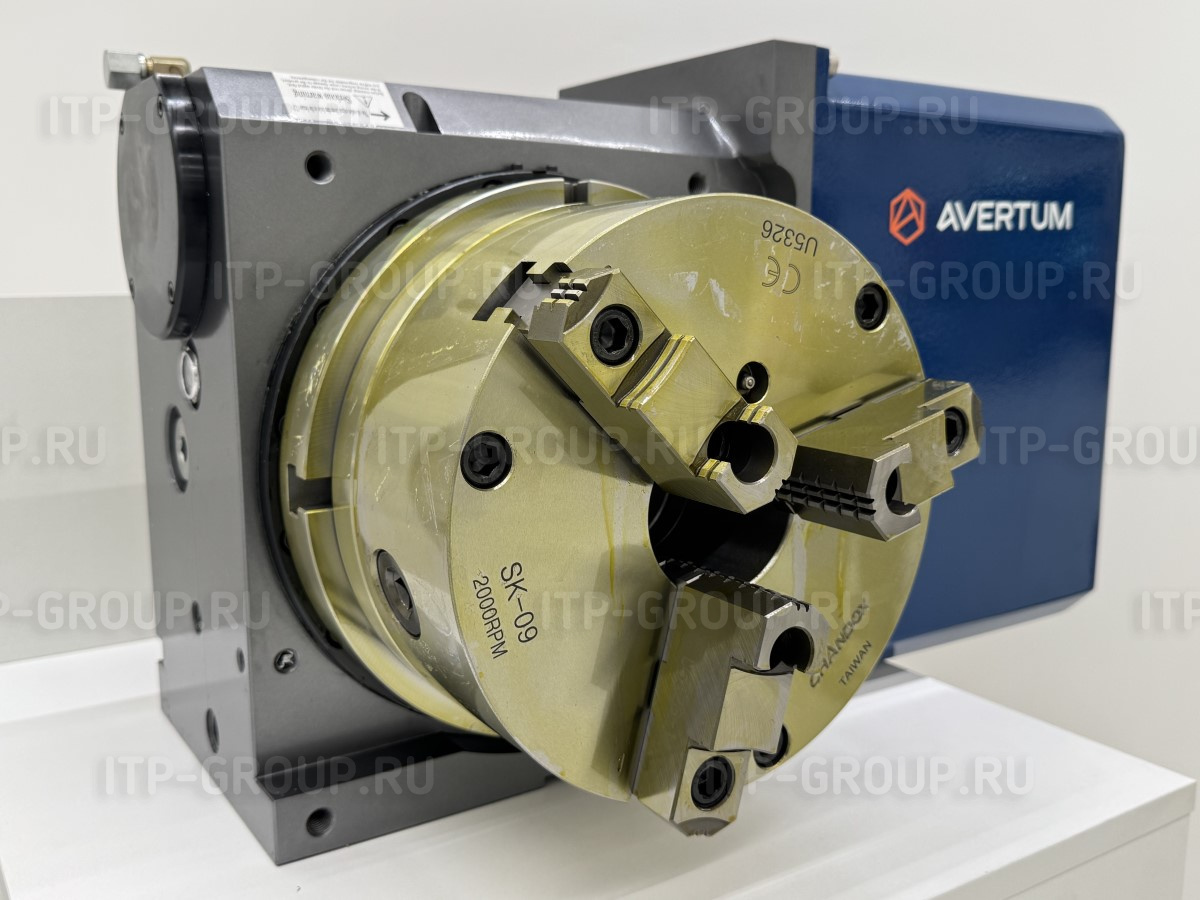

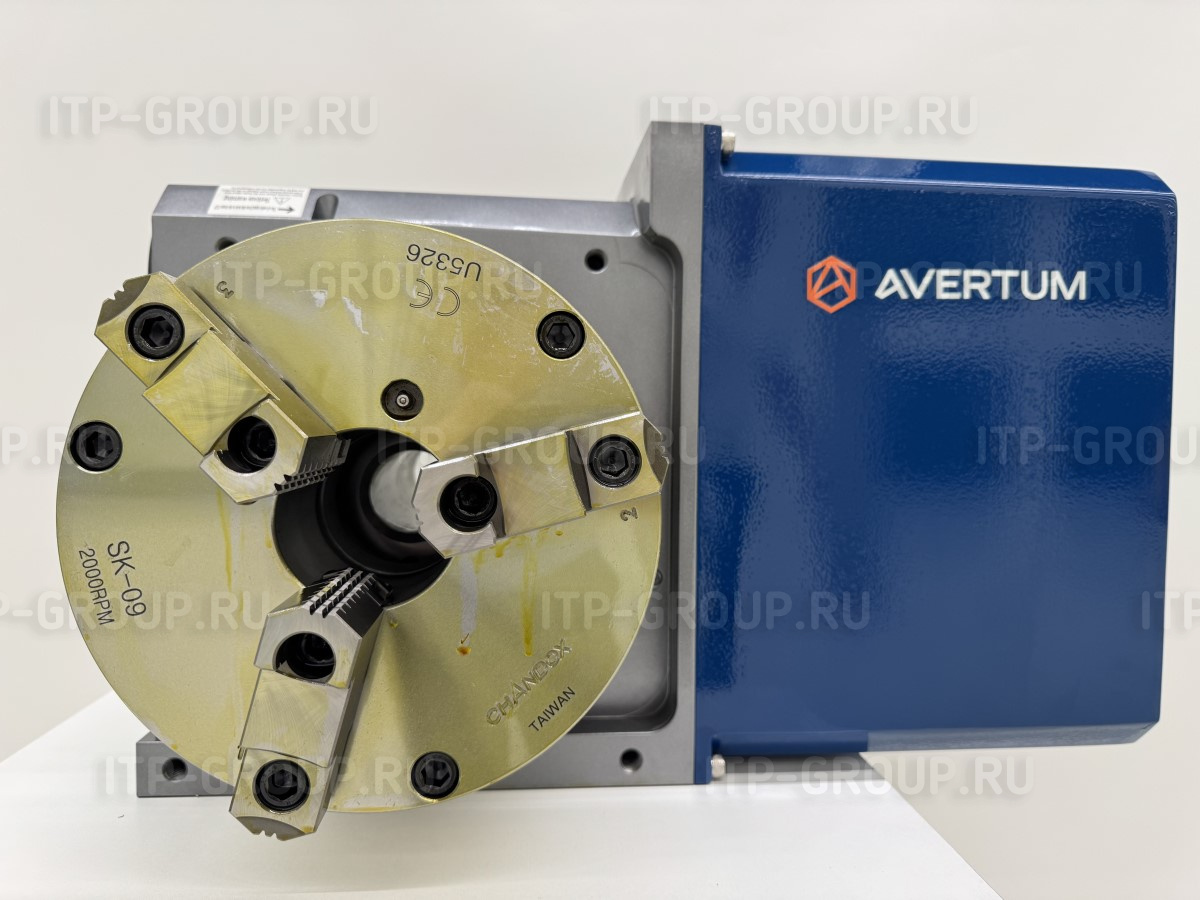

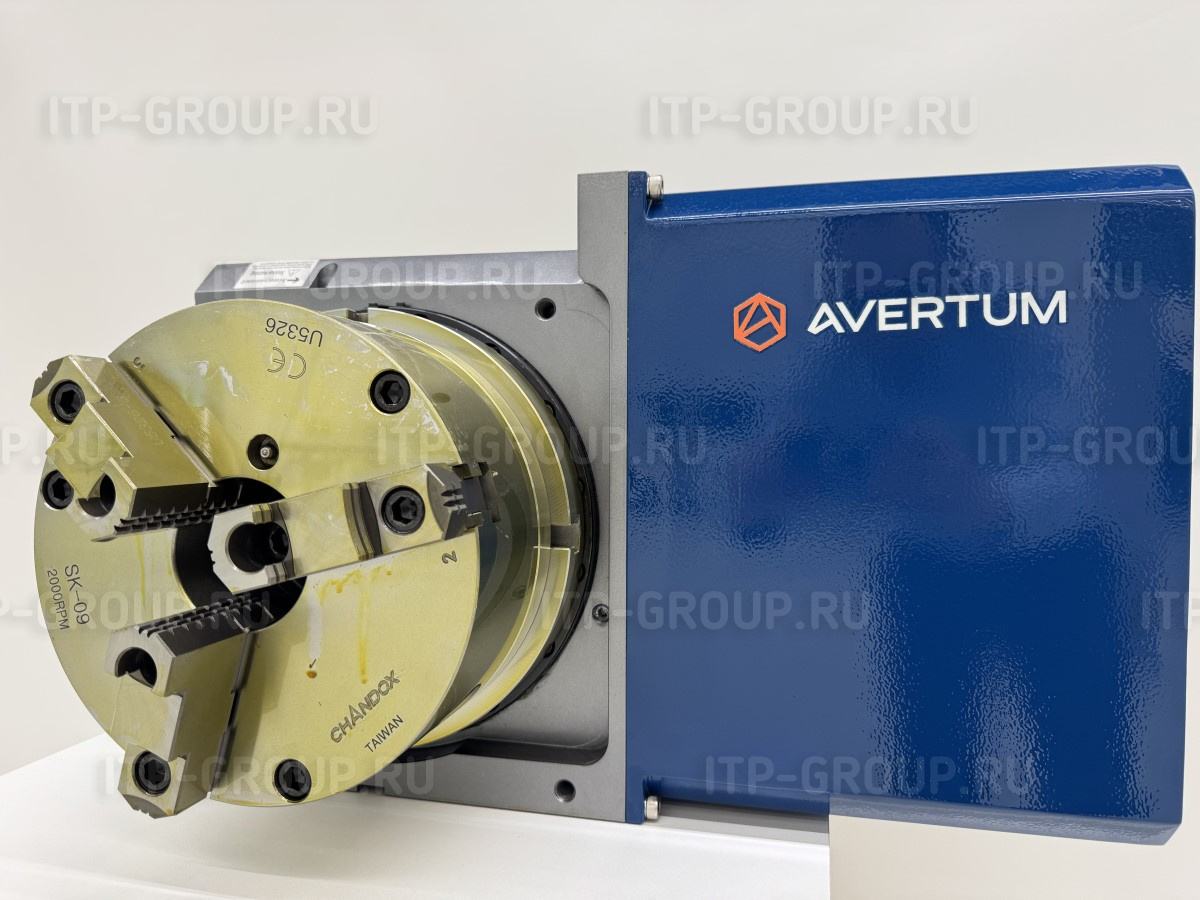

  • Патрон 3-х кулачковый SC-09 с переходным фланцем (закрепленный на планшайбе)
