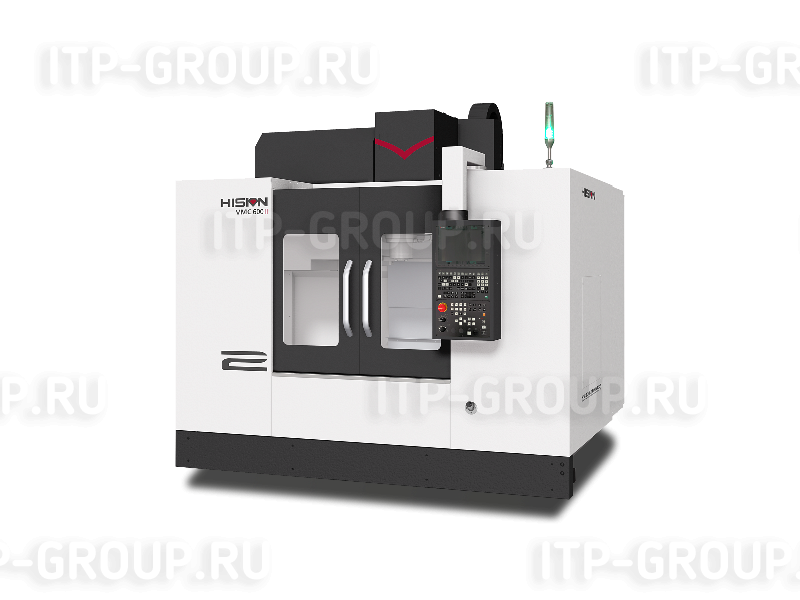

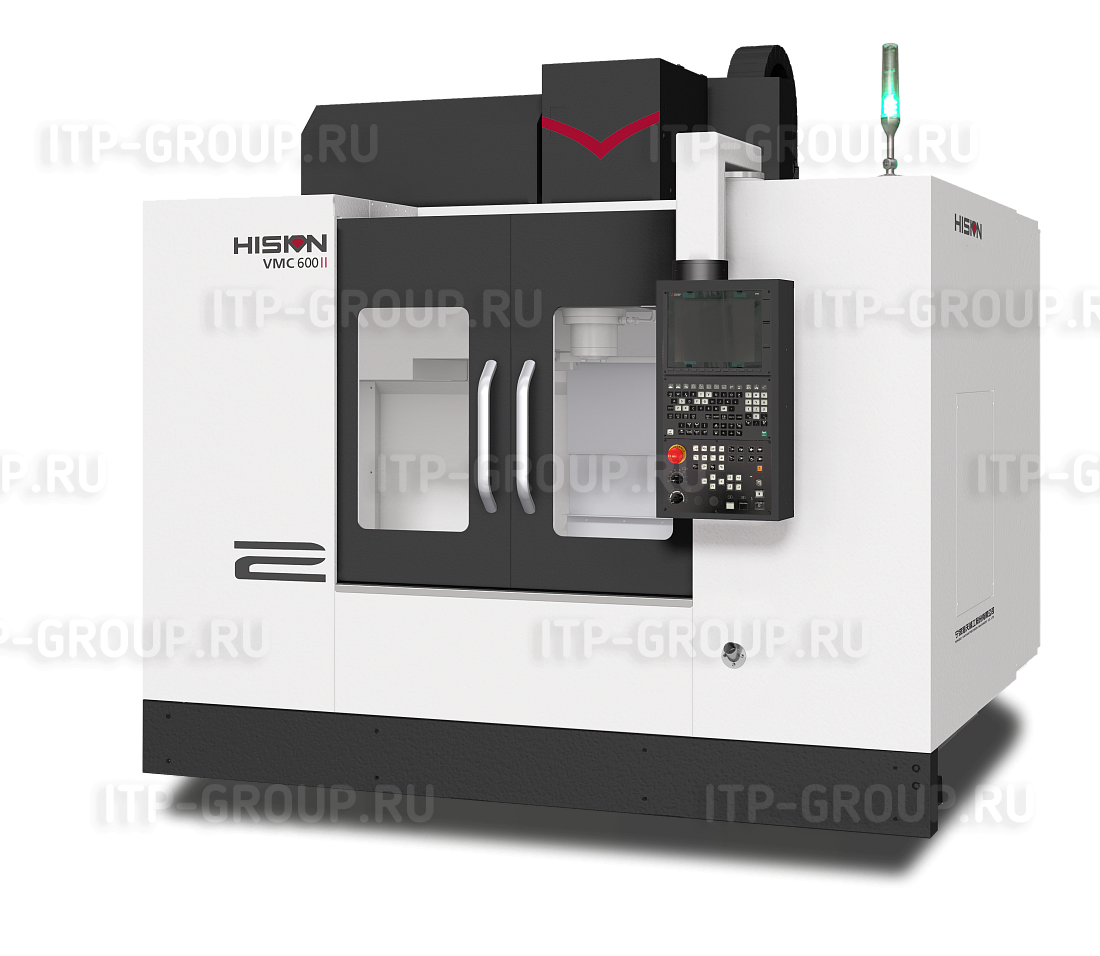

AVERTUM/HISION VR600 (VMC600II)

Вертикально-фрезерный обрабатывающий центр VF6 (VMC600II)

Вертикально-фрезерный центр VMC600II – прекрасно зарекомендовавшая себя модель классической компоновки, изготавливаемая с использованием новейших технологий HISION и передовых мировых технологий станкостроения.
Фрезерные центры VMCII широко применяются для обработки деталей в авиационной, судостроительной, автомобильной отраслях, общем машиностроении и при производстве товаров народного потребления.

Подбор оснастки

Производитель: HISION (Китай)

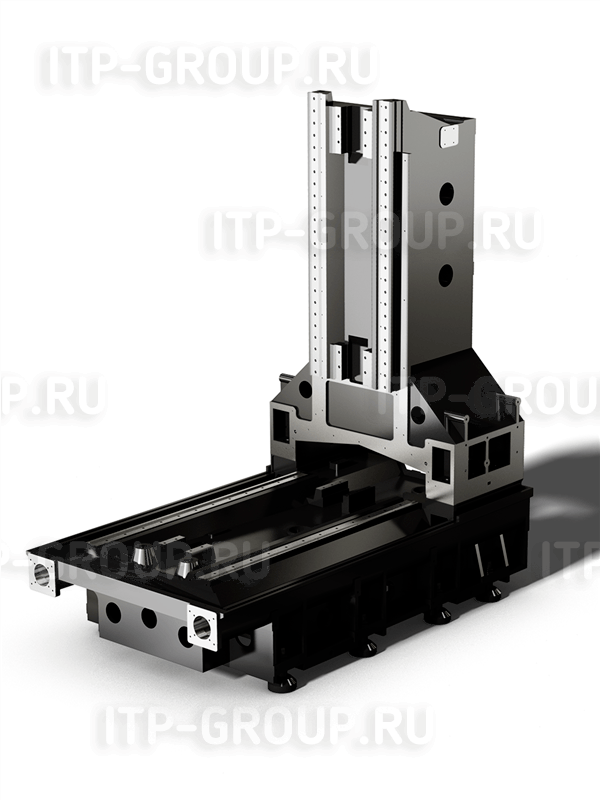

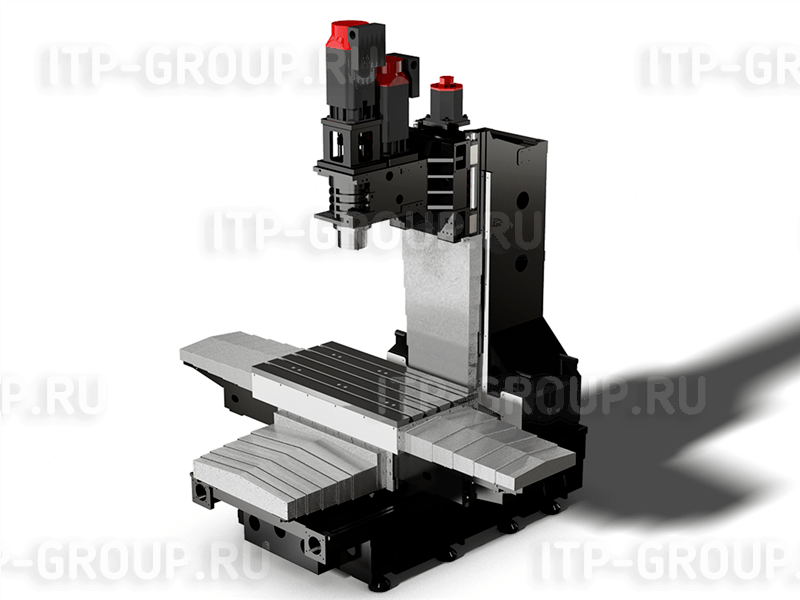

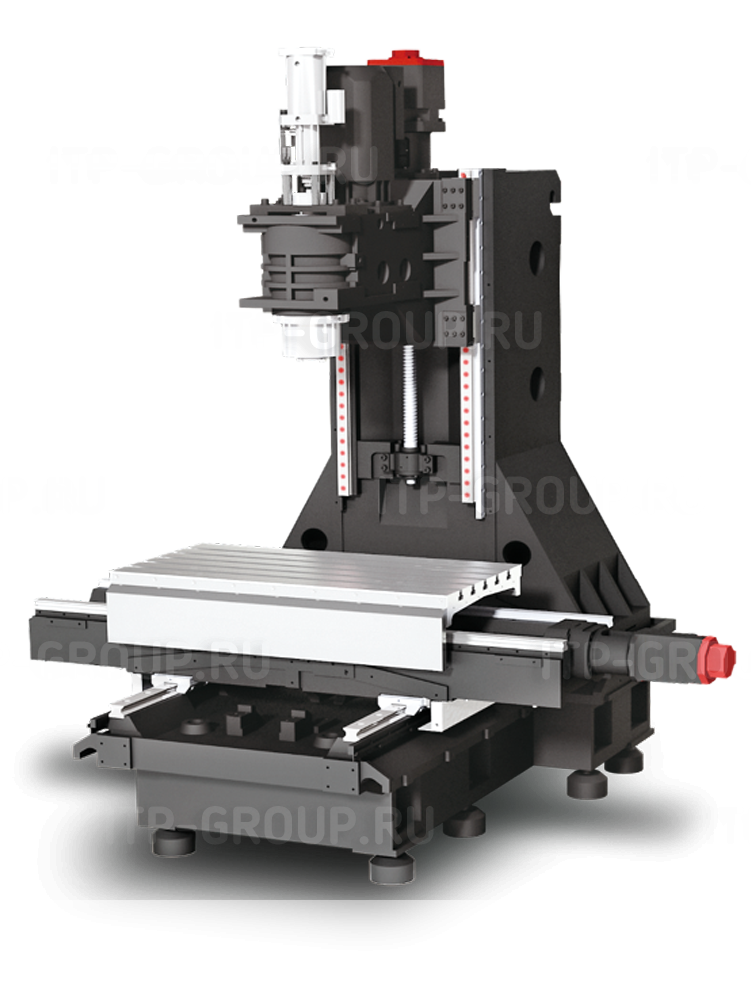

Конструкция с высокой жесткостью

Основные конструктивные элементы станков серии VМСII изготовлены из высокопрочного серого чугуна. Конструкция Т-образной станины с большим расстоянием между опорами, жесткая А-образная колонна, обеспечивают стабильность и отличное поглощение вибраций даже при самых нагруженных режимах резания.

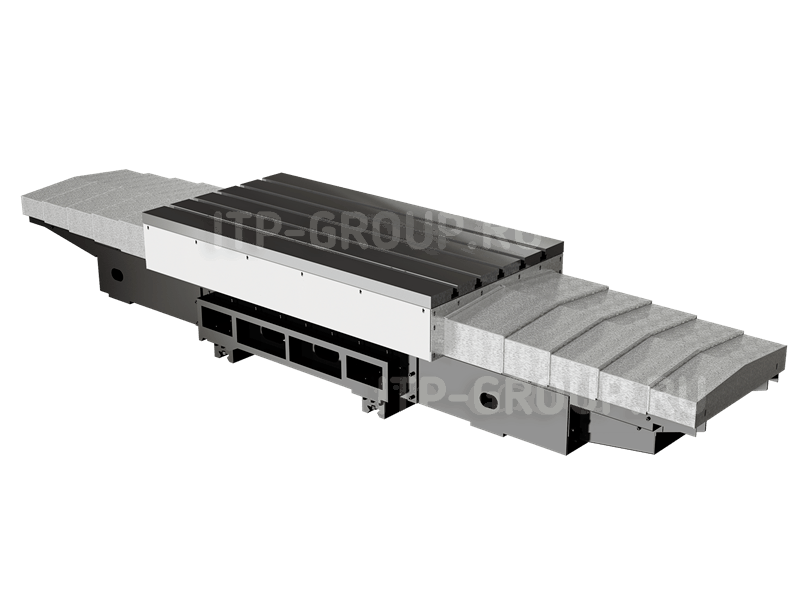

Станина станка

Цельнолитая станина изготовлена из высокопрочного серого чугуна. Система внутренних ребер жесткости обеспечивает оптимальное распределение нагрузок и демпфирование вибраций.
Станина имеет Т-образную форму с расширением в зоне установки колонны. Широкое основание и равномерно распределенные опоры увеличивают жесткость конструкции и стабильность при самой интенсивной работе.

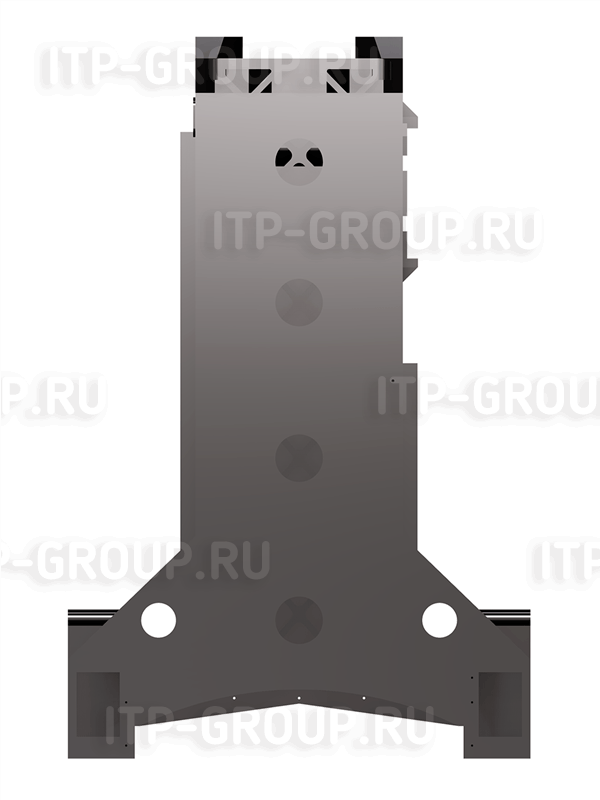

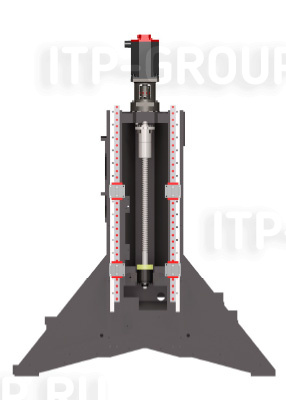

Колонна

Колонна станка имеет А-образную конструкцию для увеличения жесткости и устойчивости. Цельнолитая колонна изготовлена из высокопрочного серого чугуна в виде коробчатой структуры с равномерным распределением ребер жесткости, что увеличивает жёсткость колонны на изгиб и кручение.

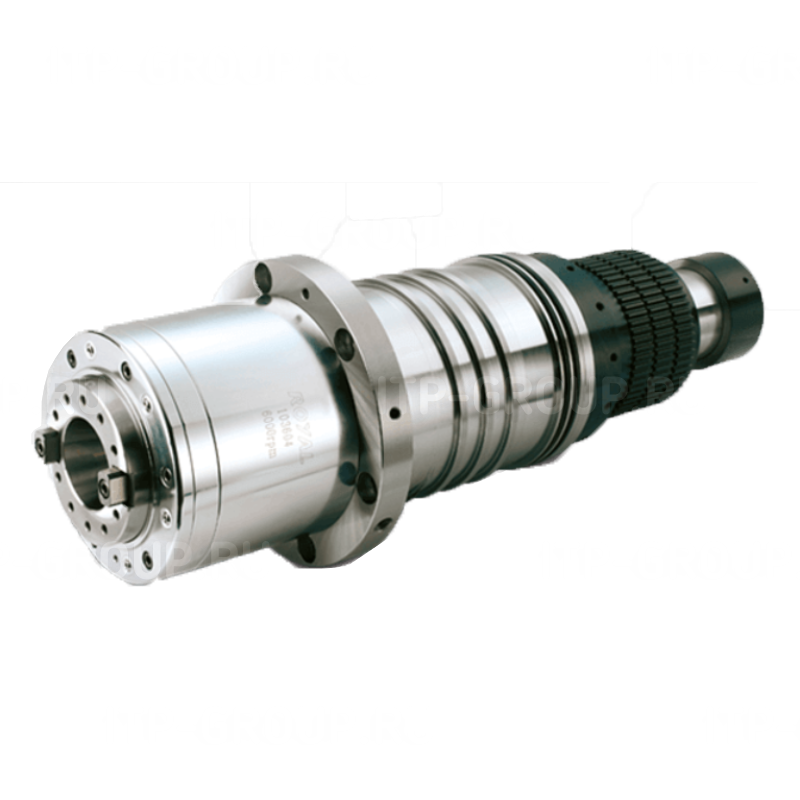

Шпиндельный узел

Шпиндель в стандартной комплектации оснащен системой масляного охлаждения с поддержанием заданной температуры, что эффективно снижает тепловые деформации и сохраняет точность обработки даже в самых нагруженных режимах. Цилиндр зажима инструмента изменяет пневматический привод на гидравлический для обеспечения стабильного высвобождения инструмента. Сила зажатия инструмента 1000±100 кгс.

Инструментальный магазин

Устройство автоматической смены инструмента с рукой-манипулятором обеспечивает быструю и точную смену инструмента. Сервоприводный инструментальный магазин снабжён дополнительным набором концевых выключателей для двойного подтверждения выбранной позиции, что обеспечивает отсутствие ошибок при смене инструмента и выборе позиции инструмента. Длительный срок службы, простая и надежная структура, удобное обслуживание, высокая точность посадки инструмента в гнезде, низкий уровень шума.

Наименование характеристики	Ед.изм.	Значение

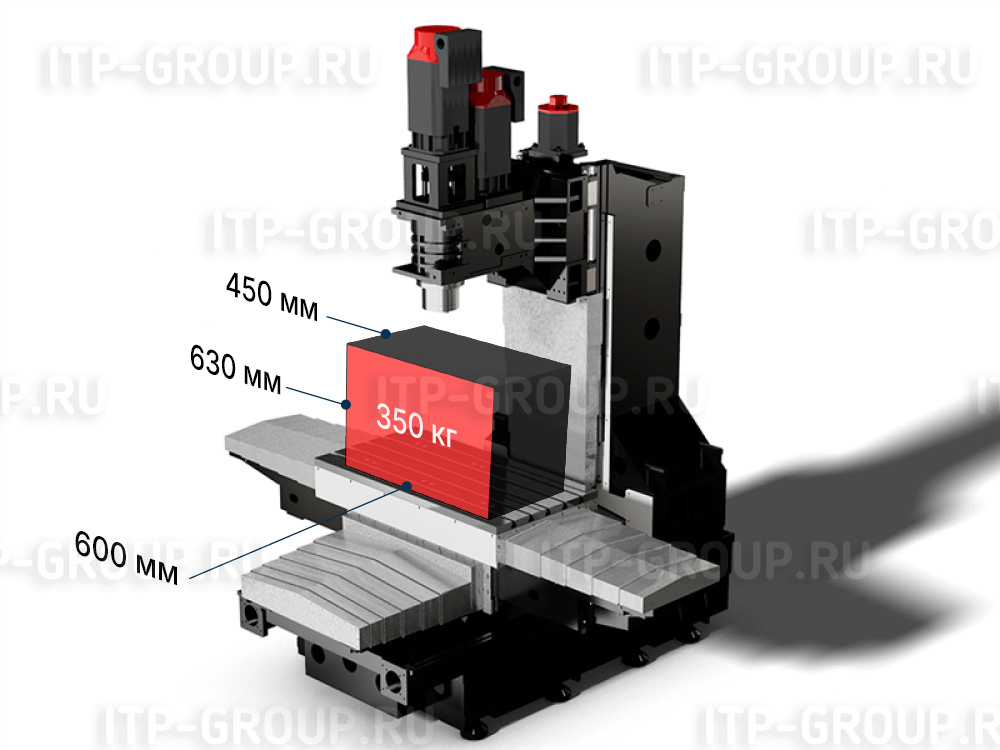

Рабочая зона
Перемещение по оси X	мм	600
Перемещение по оси Y	мм	450
Перемещение по оси Z	мм	510
Расстояние от торца шпинделя до стола	мм	120-630

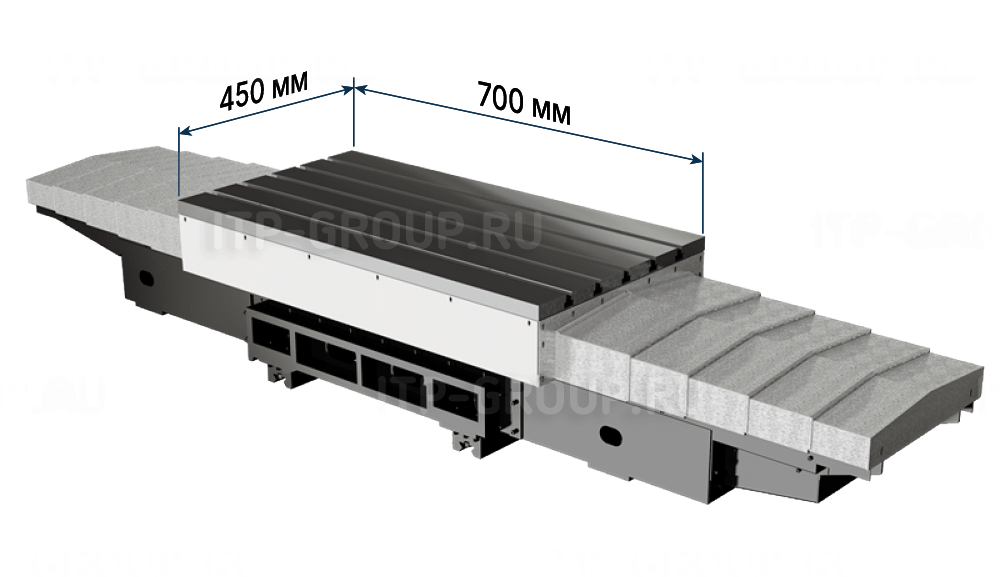

Рабочий стол
Размер стола	мм	750 х 450
Максимальная нагрузка на стол	кг	350
Шпиндель
Тип привода		ременной
Частота вращения шпинделя	об/мин	10 000
Мощность	кВт	7,5/11
Крутящий момент	Нм	35,8/70,0
Конус шпинделя		BT40
Скорость подач
Быстрые перемещения по осям X/Y/Z	м/мин	48/48/48
Рабочие подачи по осям X/Y/Z	м/мин	20/20/20
Инструментальный магазин
Емкость магазина	позиций	24
Тип сменщика инструмента		рука-манипулятор
Максимальный диаметр инструмента (свободное смежное гнездо)	мм	80(150)
Максимальная длина инструмента	мм	300
Максимальный вес инструмента	кг	8
Время смены инструмента	сек	2,5
Прочее
Система ЧПУ		Fanuc 0i
Габариты станка	мм	2600 х 2500 х 2560
Вес станка	тонна	5,5
