AVERTUM/HISION VMC850II

В наличии

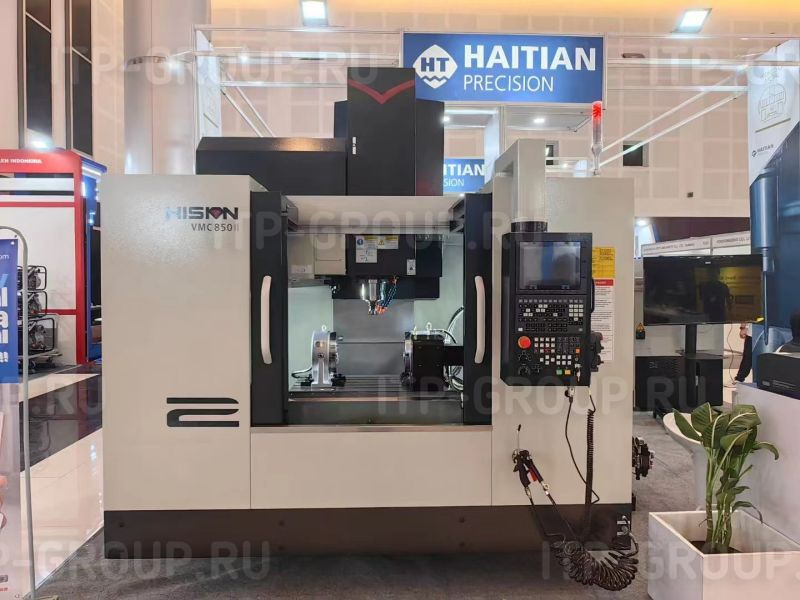

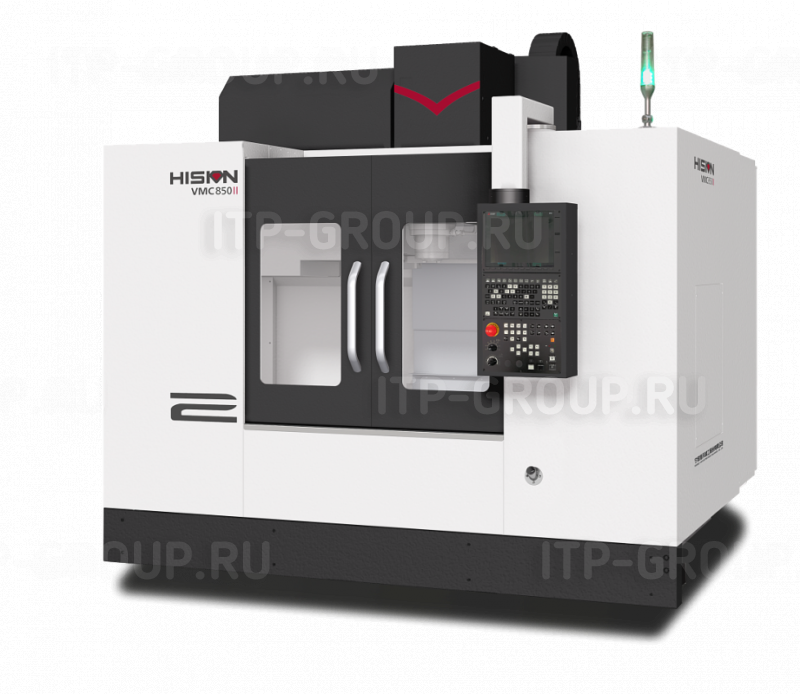

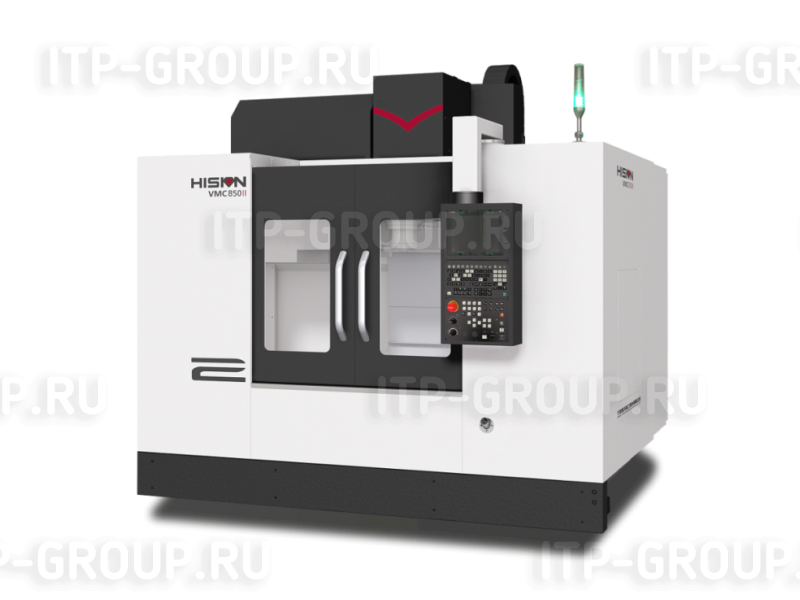

Вертикально-фрезерный обрабатывающий центр VF8 (VMC850II)

Вертикально-фрезерный обрабатывающий центр VMC850II от HISION – прекрасно зарекомендовавшая себя модель классической компоновки, изготавливаемая с использованием новейших технологий Hision и передовых мировых технологий станкостроения.
Серия VMCII широко применяется для обработки деталей в авиационной, судостроительной, автомобильной отраслях, общем машиностроении и при производстве товаров народного потребления.

Подбор оснастки

Производитель: HISION (Китай)

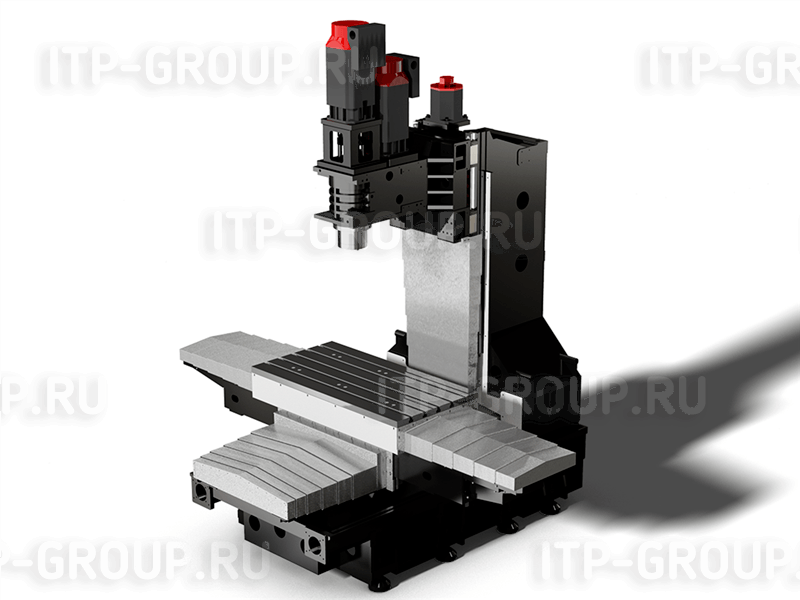

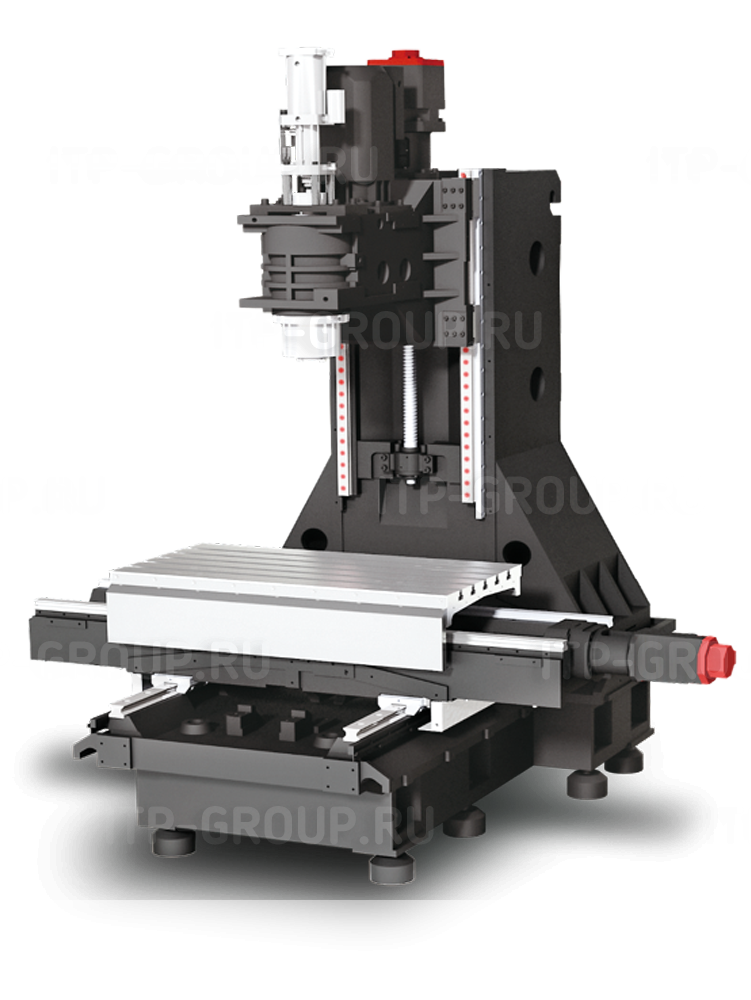

Конструкция с высокой жесткостью

Основные конструктивные элементы станков серии VМСII изготовлены из высокопрочного серого чугуна. Конструкция Т-образной станины с большим расстоянием между опорами, жесткая А-образная колонна, обеспечивают стабильность и отличное поглощение вибраций даже при самых нагруженных режимах резания.

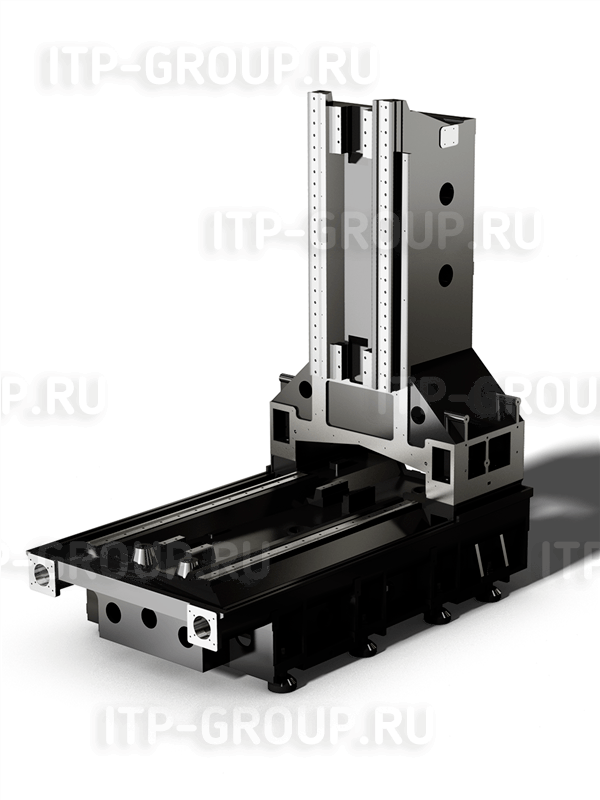

Станина станка

Цельнолитая станина изготовлена из высокопрочного серого чугуна. Система внутренних ребер жесткости обеспечивает оптимальное распределение нагрузок и демпфирование вибраций.
Станина имеет Т-образную форму с расширением в зоне установки колонны. Широкое основание и равномерно распределенные опоры увеличивают жесткость конструкции и стабильность при самой интенсивной работе.

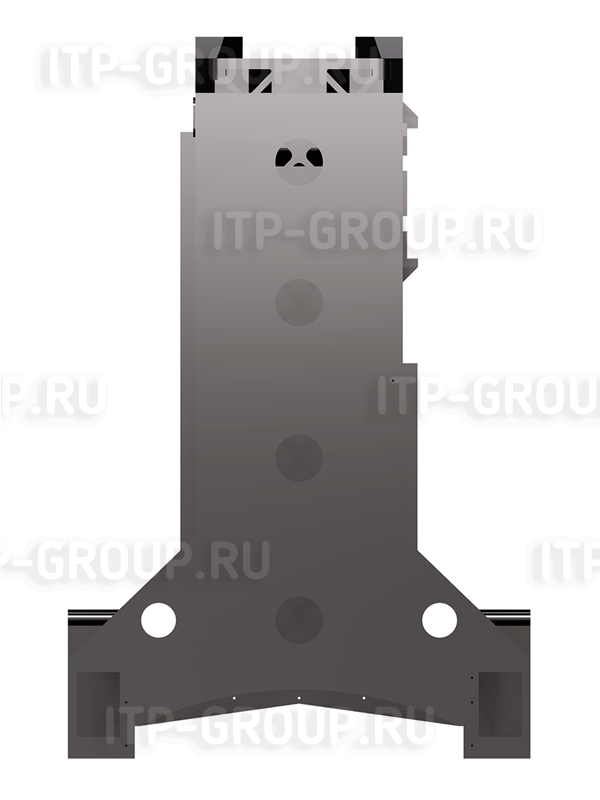

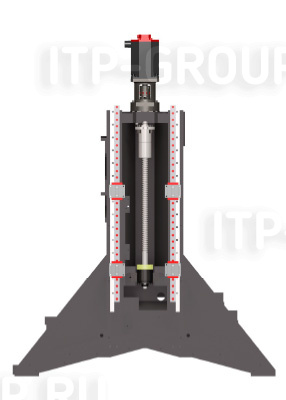

Колонна

Колонна станка имеет А-образную конструкцию для увеличения жесткости и устойчивости. Цельнолитая колонна изготовлена из высокопрочного серого чугуна в виде коробчатой структуры с равномерным распределением ребер жесткости, что увеличивает жёсткость колонны на изгиб и кручение.

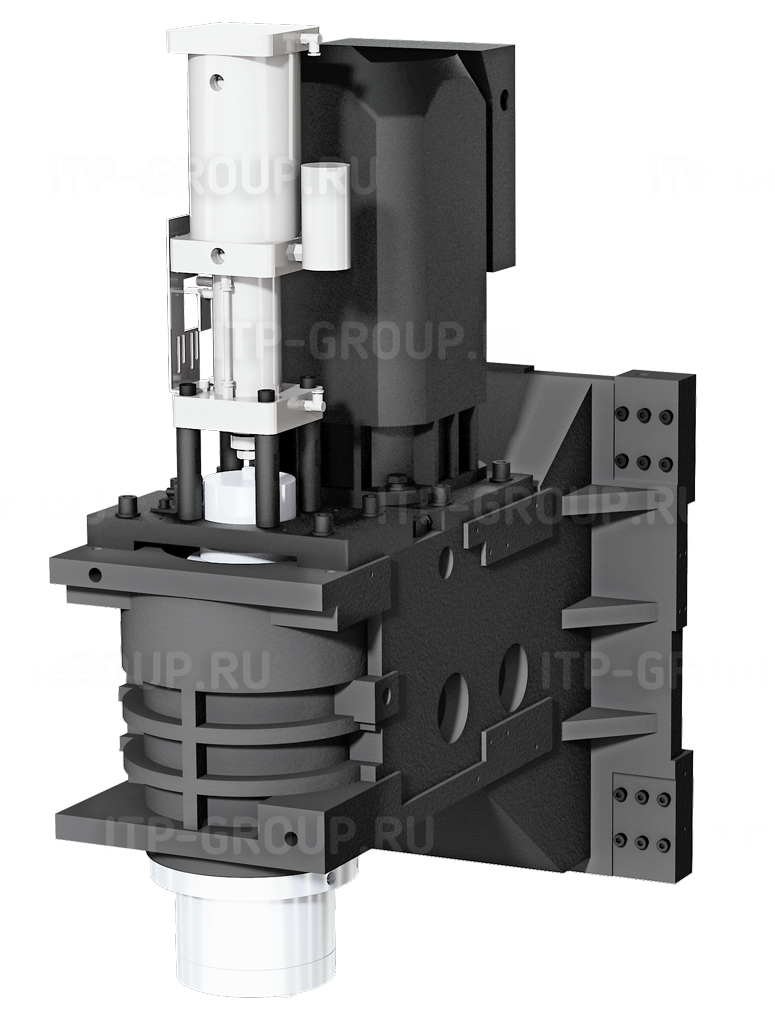

Шпиндельный узел

Прямой привод шпинделя позволяет расширить функционал и сферу использования станка от чистовой обработки пресс-форм и штампов, до жесткого чернового фрезерования конструкционных элементов и деталей из легированных сплавов и чугуна.
Станок оборудован прямым приводом передачи момента от главного электродвигателя на шпиндель через муфту.
Шпиндельная бабка изготовлена из высокопрочного серого чугуна. Шпиндель тайваньского бренда с классом динамической балансировки G0.4.
Шпиндель в стандартной комплектации оснащен системой масляного охлаждения с поддержанием заданной температуры, что эффективно снижает тепловые деформации и сохраняет точность обработки даже в самых нагруженных режимах. Цилиндр зажима инструмента изменяет пневматический привод на гидравлический для обеспечения стабильного высвобождения инструмента. Сила зажатия инструмента 1000±100 кгс.

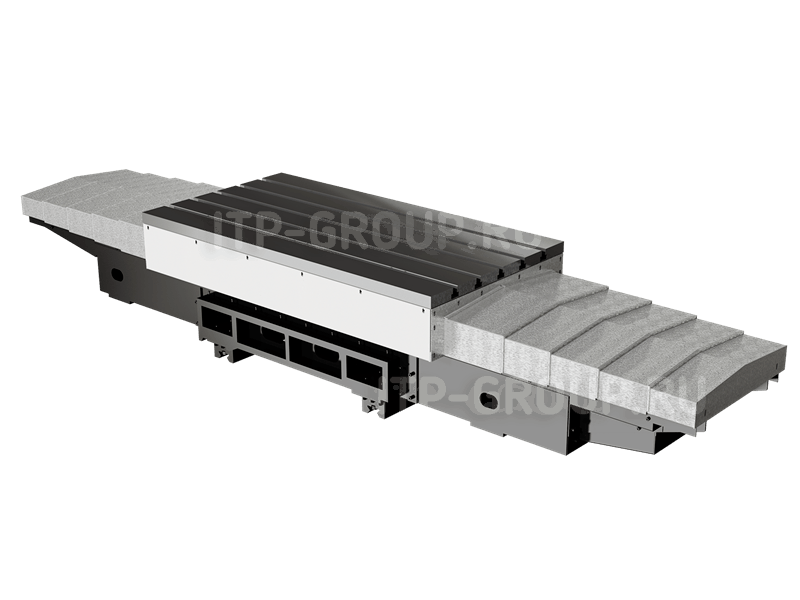

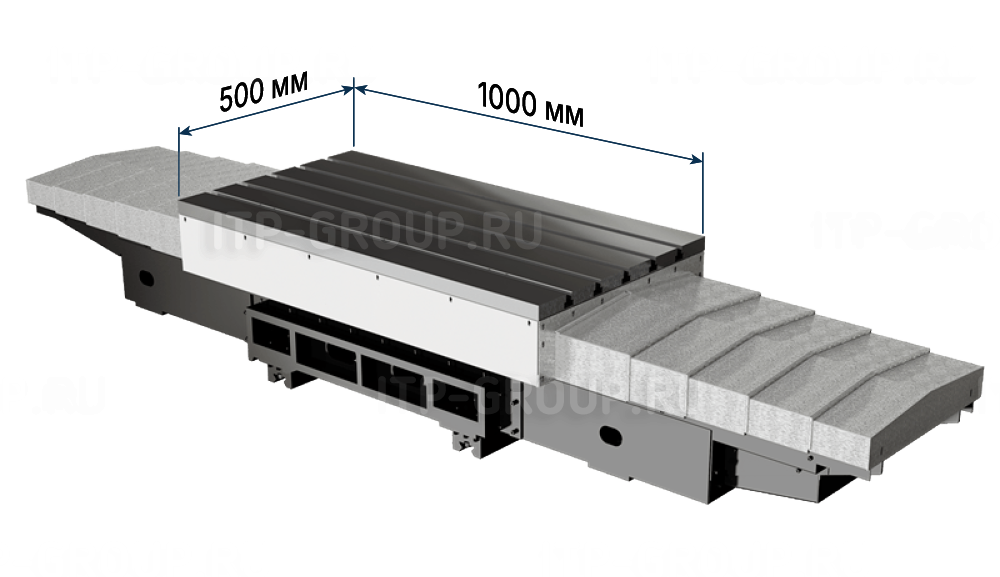

Рабочий стол

Цельнолитой крестовой суппорт станка изготовлен из высокопрочного серого чугуна. Система внутренних ребер жесткости и усиленная арочная структура крестового суппорта над направляющими оси Y обеспечивают оптимальное распределение нагрузки от стола станка к станине и опорам станка, гарантируя высокую жесткость и точность обработки.

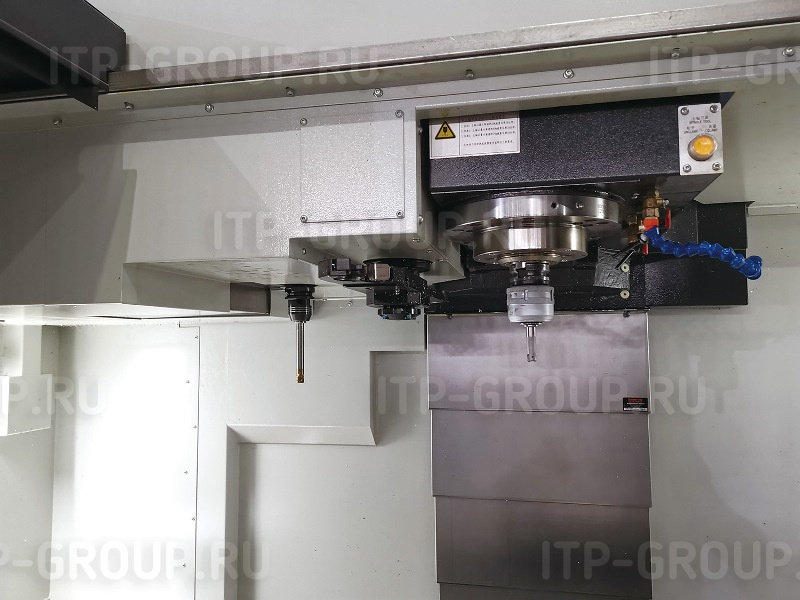

Инструментальный магазин

Устройство автоматической смены инструмента с рукой-манипулятором обеспечивает быструю и точную смену инструмента. Сервоприводный инструментальный магазин снабжён дополнительным набором концевых выключателей для двойного подтверждения выбранной позиции, что обеспечивает отсутствие ошибок при смене инструмента и выборе позиции инструмента. Длительный срок службы, простая и надежная структура, удобное обслуживание, высокая точность посадки инструмента в гнезде, низкий уровень шума.

Продуманный дизайн

Функция, предотвращающая столкновение шпинделя с обрабатываемой деталью при отключении питания и аварийной остановке.

Функция обнаружения перегрузки

Для уменьшения повреждений шпинделя встроена функция защиты от столкновений.

Интеллектуальный режим подготовки инструмента

Инструментальный магазин оснащен функцией предварительной подготовки инструмента, позволяющий подготавливать следующий инструмент во время обработки, сокращая время простоя и повышая эффективность обработки.

Наименование характеристики	Ед.изм.	Значение

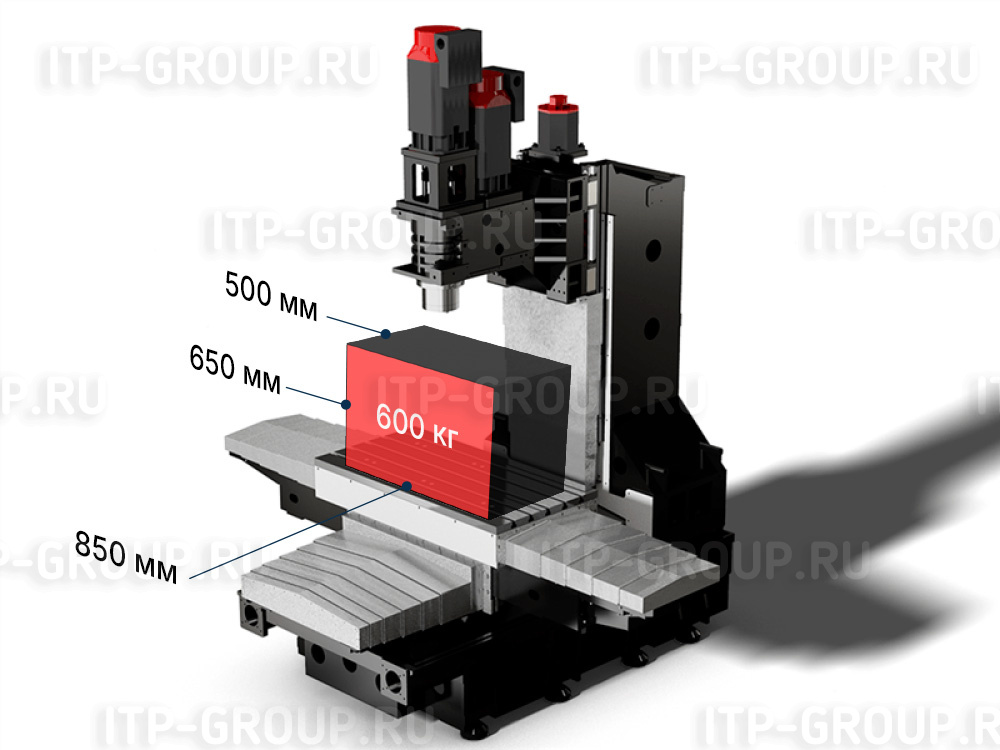

Рабочая зона
Ход по оси X	мм	850
Ход по оси Y	мм	500
Ход по оси Z	мм	500
Расстояние от торца до поверхности стола	мм	150-650
Рабочий стол
Размер стола	мм	1000х500
Нагрузка на стол	кг	600
Подачи
Скорость быстрых перемещений по осям X/Y/Z	м/мин	36/36/36
Рабочие подачи по осям X/Y/Z	м/мин	15/15/15
Шпиндель
Тип привода		прямой
Скорость вращения	об/мин	12 000
Мощность привода	кВт	11,0/15,0
Крутящий момент	Нм	52,5/96,5
Конус шпинделя		BT40
Инструментальный магазин
Емкость магазина	позиций	24
Максимальный диаметр инструмента (смежное гнездо)	мм	80(150)
Максимальная длина инструмента	мм	300
Максимальный вес инструмента	кг	8
Время смены инструмента	сек	2,5
Прочее
Система ЧПУ		Fanuc 0i
Габариты станка	мм	2500 х 3400 х 2550
Вес станка	тонна	6,0

Стандартная конфигурация:

Система ЧПУ: Mitsubishi M80B
12 000 об/мин прямой привод
Инструментальный магазин на 24 позиции
Пневматическая и смазочная системы
Система подачи СОЖ
Внутренний шнековый конвейер
Закрытая зона обработки с верхним перекрытием
Воздушный пистолет
Стандартный набор поставки
3-х цветная сигнальная лампа, освещение

Опциональная конфигурация:

Система ЧПУ: FANUC 0i
Система ЧПУ: MITSUBISHI M80A
Кондиционер шкафа управления
Охладитель шпинделя
Автоматическая дверь
Защитная дверь АТС
Поворотный стол с ЧПУ
Датчик зондирования детали (2D)
Устройство обмера инструмента
Пистолет СОЖ
Охлаждение через шпиндель (2-6 МПа)
Струйное охлаждение шпинделя
Маслоотделитель
Масляный сепаратор
Внешний конвейер сбора стружки и тележка
Внешний гребной конвейер сбора стружки и тележка
