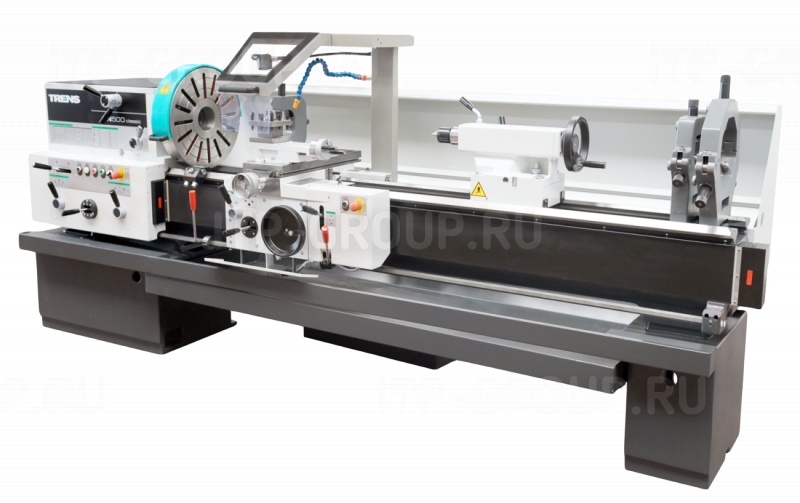

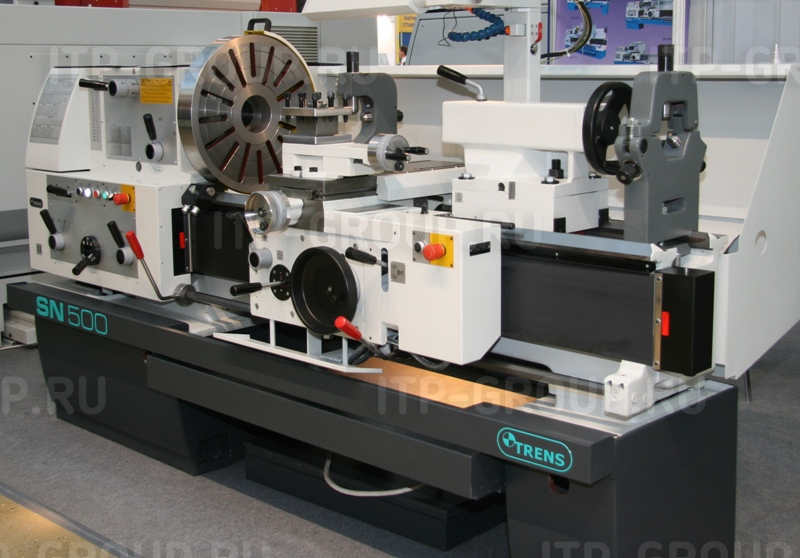

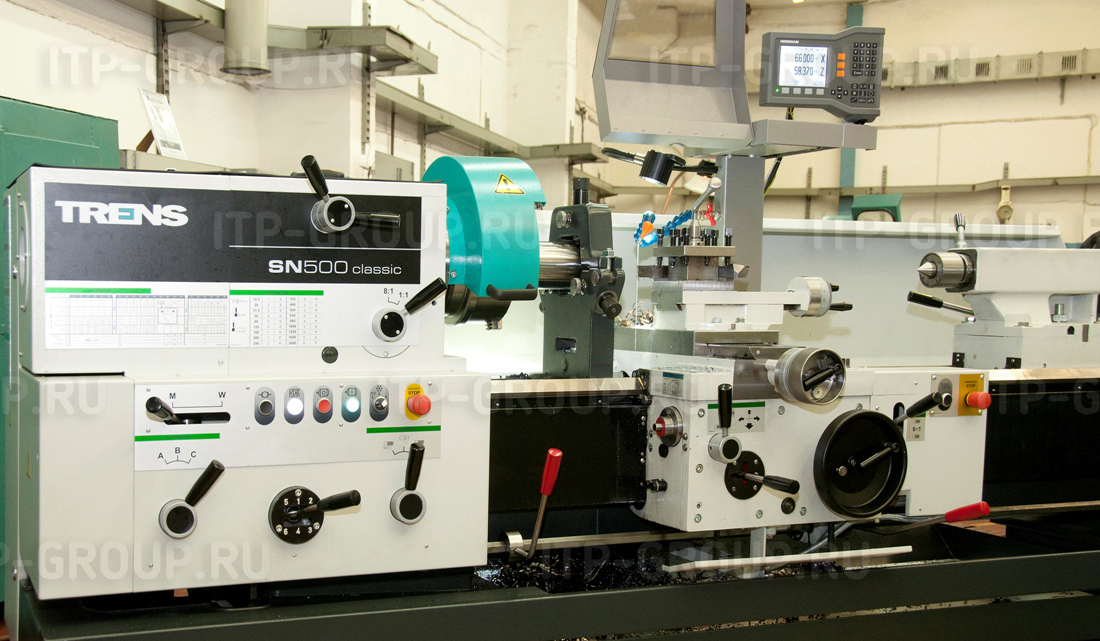

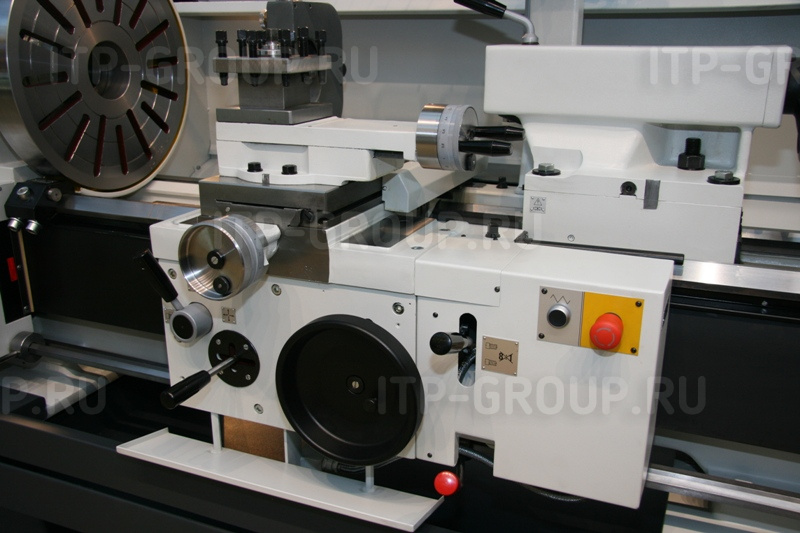

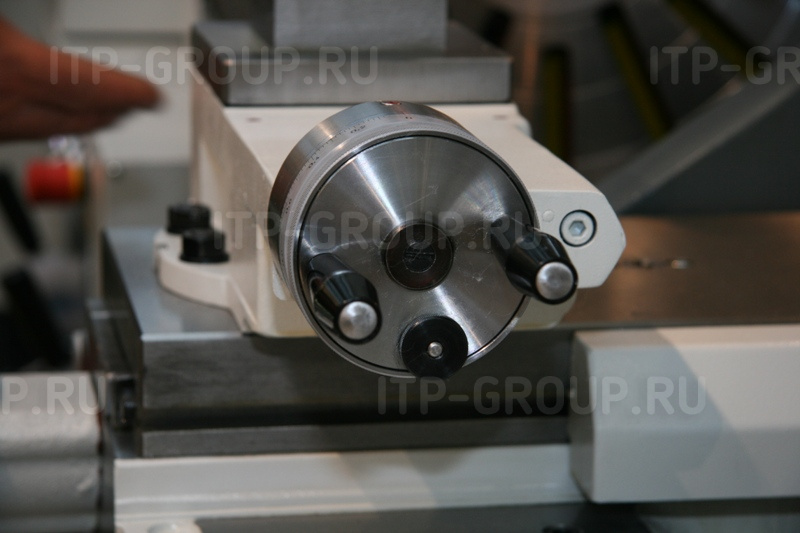

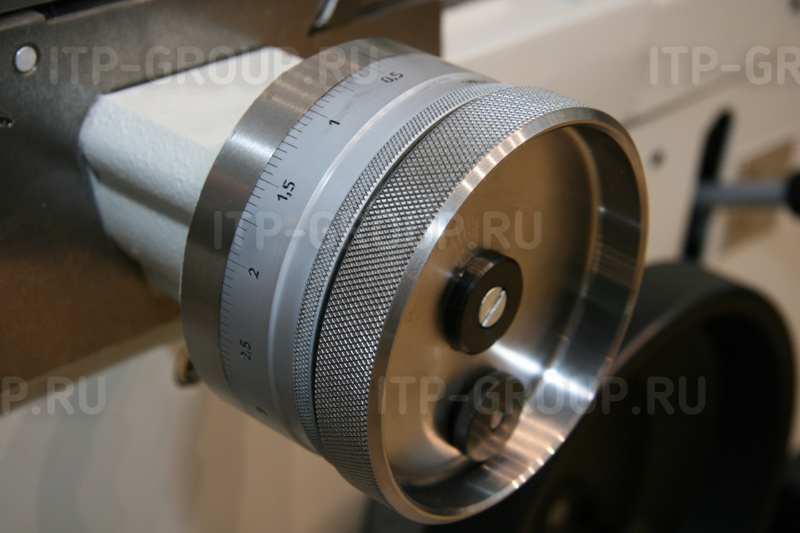

Токарно-винторезный станок SN 500 SA

Токарно-винторезный станок SN 500 SA предназначен для штучного и мелкосерийного производства. Выгодно его применение в ремонтных и монтажных мастерских. Возможно его исполнение с диаметром отверстия в шпинделе 105 мм.

Производитель: TRENS (Словакия)

Детальная информация
Технические характеристики

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

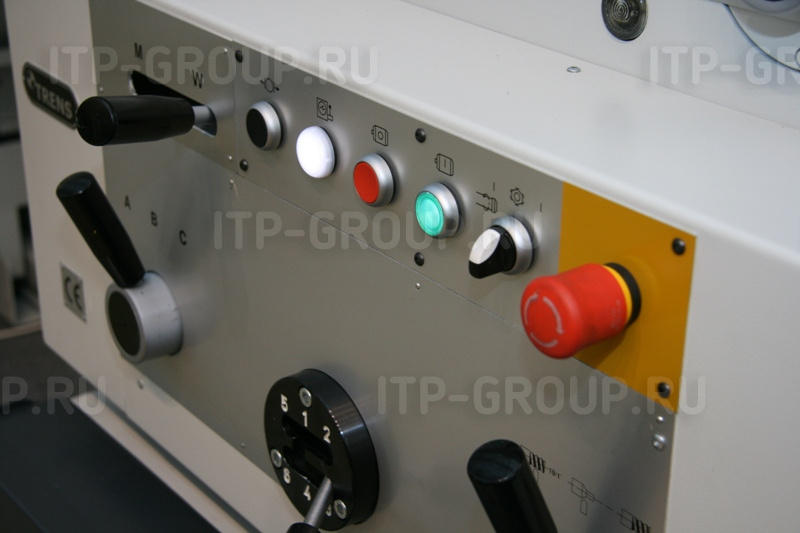

Простое управление с эргономичным дизайном
Высокоточная обработка
Длительный срок эксплуатации
Низкие эксплуатационные расходы
Возможность нарезания нестандартной резьбы
Простое техническое обслуживание
Возможность нарезания различных видов резьбы с большим диапазоном шага
Зубчатая муфта - более удобное нарезание резьбы
Большой выбор специальной оснастки – цифровая индикация, быстрозажимные головки, неподвижные или подвижные люнеты, втулки роликовых люнетов, микрометрические упоры, конусные линейки, зажимные плиты и патроны

СТАНДАРТНЫЙ КОМПЛЕКТ ПОСТАВКИ:

Руководство по обслуживанию и эксплуатации
Редукционная втулка для конуса шпинделя
Центр Морзе МК 5
Инструмент для обслуживания станка
Защитный штифт для ходового винта
Комплект сменных зубчатых колес для нарезания резьбы
Пресс-масленка

ИСПОЛНЕНИЕ СТАНКА ПО ЗАКАЗУ:

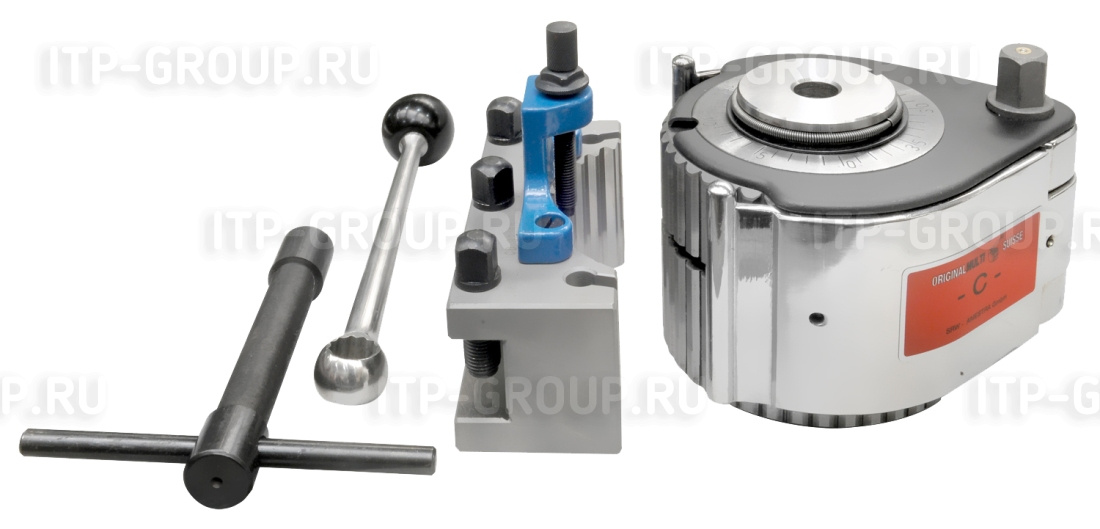

Быстрозажимная револьверная головка
Откидные ручки
Выбор входного напряжения и частоты
Конечный выключатель бункера для защиты от стружки
Изготовление в дюймовой системе отсчета
Отверстие в шпинделе диаметром 105 мм
Изготовление переднего конца шпинделя в исполнении STN ISO702/II (CAMLOCK)

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ:

Планшайба 4-х кулачковая Ø500 мм

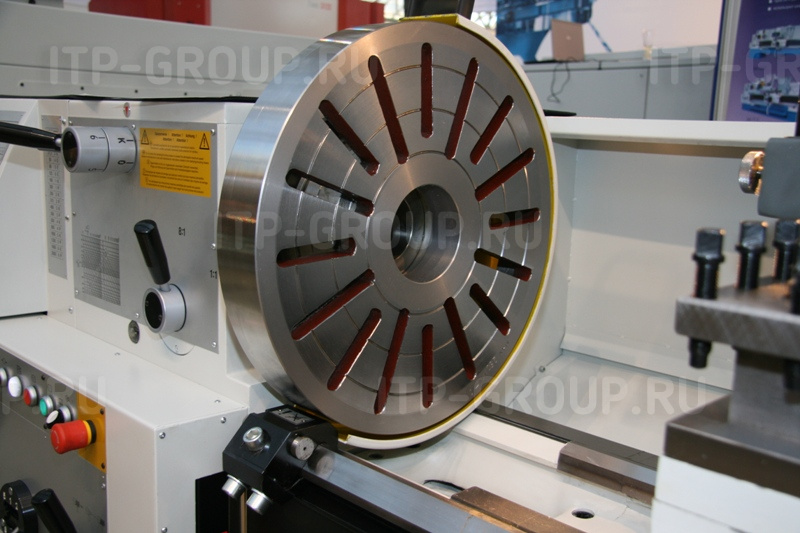

Планшайба гладкая Ø500 мм
Патрон 3-х или 4-х кулачковый Ø250,315 мм
Центр вращающийся Морзе МК5

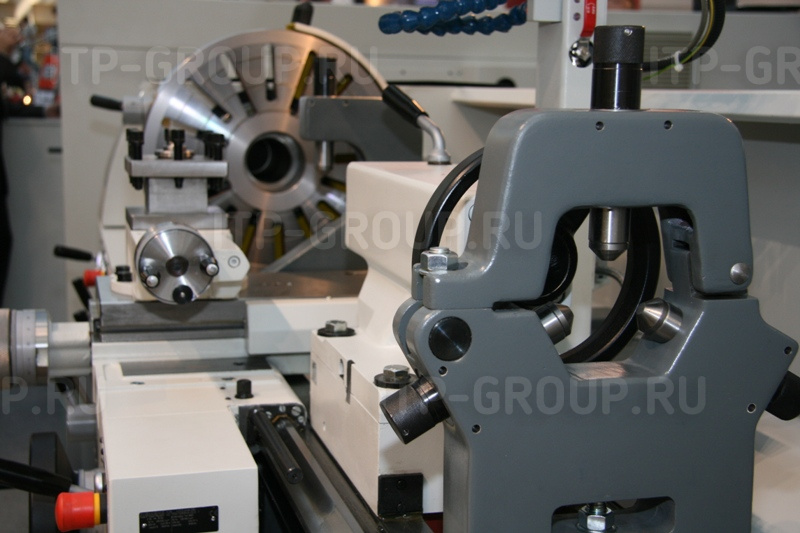

Люнет неподвижный Ø10–115 мм
Люнет подвижный Ø10–115 мм
Люнет неподвижный увеличенный Ø110–250 мм
Втулки с подшипниками качения для люнета
Держатель многорезцовый задний
Держатель однорезцовый
Линейка конусная
Устройство для внутреннего и наружного шлифования
Микрометрический упор поперечный/продольный

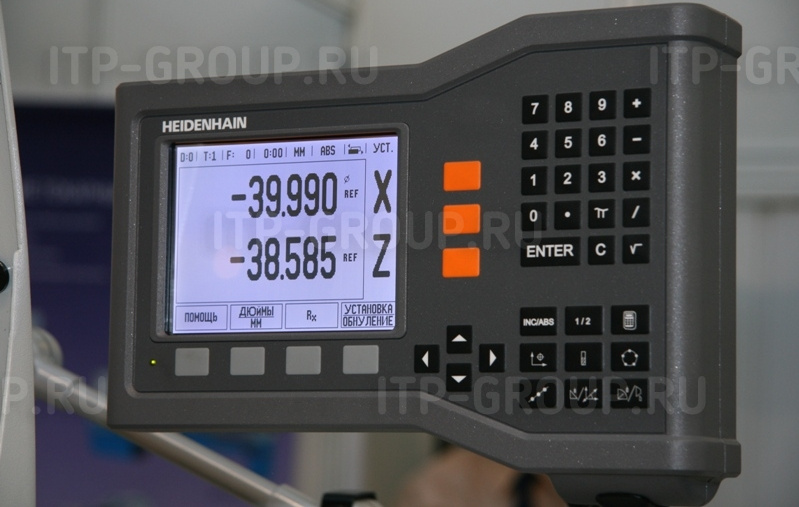

Цифровая индикация положения
Индикатор нарезания резьбы
Планшайба поводковая
Фланец для патрона
Устройство анкерное

Наименование характеристики	Ед. изм.	Значение

Рабочий диапазон:
Наибольший диаметр обработки	мм	330	500	710	505	720	800
Наибольший диаметр обработки над суппортом	мм	168	270	420	270	430	520
Наибольший диаметр точения над выемкой	мм	520	700	960	700	960	870
Полезная длина выемки	мм	230	230	300	230	300	320
Расстояние между центрами	мм	750, 1000	1000,1500, 2000	1500, 2000, 3000, 4000	1000, 1500, 2000	1500, 2000, 3000, 4000	1500, 2000, 3000, 4000, 6000, 8000
Высота оси шпинделя над станиной	мм	160	250	355	250	355	395
Ширина станины	мм	340	340	450	340	450	550

Главный шпиндель:
Передний конец шпинделя Bajonet (ISO702-III)		B6	B6	B8	B8/B11*	B8/B11*	B11
Передний конец шпинделя Camlock (ISO702-II)		D6*	D6*	D8*	D8/D11	D8/D11	D11*
Внутренний конус шпинделя		MORSE 6	MORSE 6	МЕТРИЧЕСКИЙ 80	МЕТРИЧЕСКИЙ 90/115*	МЕТРИЧЕС. 90/115/-	МЕТРИЧЕСКИЙ 100
Отверстие в шпинделе	мм	52	52	73,5	77/105*	77/105/130	92
Диаметр шпинделя под передними подшипниками	мм	80	80	110	110/140*	110/140/170	140
Минимальная частота вращения шпинделя	мин ^-1	14	22	10	12,5	10/12,5*	14
Максимальная частота вращения шпинделя	мин ^-1	2500	2000	1000	2000/1600*	1600/1250*	1400
Количество передач		16	24	16	18	18	17

Привод шпинделя:
Мощность электродвигателя главного шпинделя	кВт	4	5,5	7,5	7,5	7,5/11*	15/18,5*
Максимальный крутящий момент	Нм	40	45	20	50	40/50*	45
Предел скорости вращения при максимальном крутящем моменте	мин ^-1	1000	1200	2400	1450	1650/2000*	3200

Суппорты с приводами:
Ось X
Диапазон рабочих подач поперечного суппорта	мм.об ^-1	0,12-1,6	0,025-3,2	0,025-3,2	0,025-3,2	0,025-3,2	0,03-6,5
Ускоренная подача поперечного суппорта	мм.мин ^-1	без ускорен. подачи	1500	1500	1500	1500	2400
Рабочий ход	мм	250	300	400	300	400	440
Рабочий ход резцового суппорта	мм	140	140	180	140	180	195
Ось Z
Диапазон продольных рабочих подач	мм.об ^-1	0,025-3,2	0,05-6,4	0,05-6,4	0,05-6,4	0,05-6,4	0,06-13
Продольная ускоренная подача	мм.мин ^-1	без ускорен. подачи	3000	3000	3000	3000	4800
Рабочий ход	мм	по виду зажим. устр.	по виду зажим. устр.	по виду зажим. устр.	по виду зажим. устр.	по виду зажим. устр.	по виду зажим. устр.

Инструментальные системы с ручной сменой инструмента

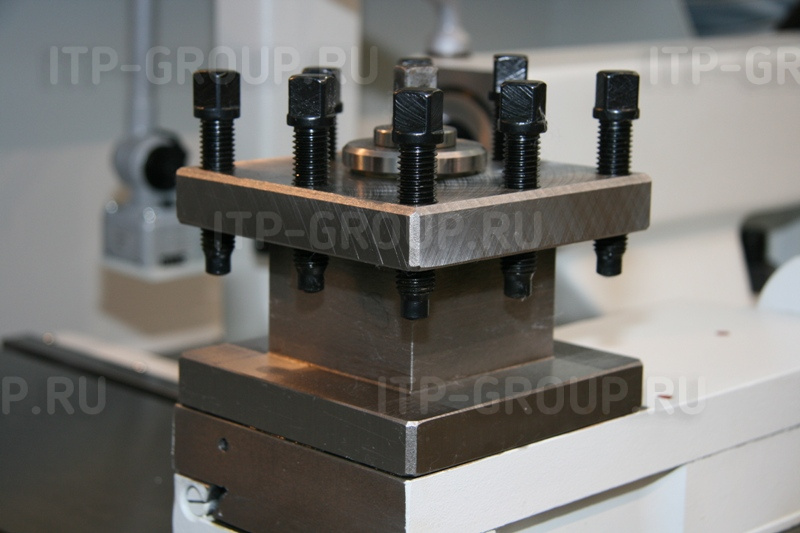

Стандартный резцедержатель		4-x сторон. держат.	4-x сторон. держат.	4-x сторон. держат.	4-x сторон. держат.	4-x сторон. держат.	4-x сторон. держат.
Максимальное поперечное сечение резца	мм	20x20	32x32	40x40	32x25	40x40	40x40

Быстрозажимный резцедержатель		MultiSuisse B*	MultiSuisse C*	MultiSuisse C*	MultiSuisse C*	MultiSuisse C*	MultiSuisse D*
Максимальное поперечное сечение резца	мм	20x20*	32x32*	32x32*	32x32*	32x32*	40x40

Задняя бабка :
Конус в отверстии пиноли			MORSE 5	MORSE 5	MORSE 5	MORSE 5	MORSE 6
Диаметр пиноли	мм	70	70	90	80	100	110/120*
Ход пиноли	мм	180	180	240	180	240	210
Ход задней бабки	мм
Управление		вручную	вручную	вручную/механич.*	ручное	вручн./тяга зад.бабки*	вручную/механич.*
Поперечная регулировка	мм	±12	±12	±10	±12	±10	±10

Основные типы резьбы :
Метрическая резьба
- количество		26	29	29	29	29	43
- шаг резьбы	мм	0,25-20	0,5-40	0,5-40	0,5-40	0,5-40	0,5-160
Дюймовая резьба Витворта
- количество		38	38	38	38	38	40
- шаг резьбы	резьба/1"	2-160	1-80	1-80	1-80	1-80	1/8-40
Модульная резьба
- количество		21	26	26	26	26	36
- шаг резьбы	мм	0,125-10	0,25-20	0,25-20	0,25-20	0,25-20	0,25-48
Питчевая резьба
- количество		32	31	31	31	31	42
- количество ходов DP		4-160	2-72	2-72	2-72	2-72	3/8-80

Габариты станка :
Высота	мм	1445	1500	1560	1525	1635	1700
Ширина	мм	1010	1100	1130/1445*	1100	1275	1570
Длина/Масса :
1000	мм / кг	2640 / 1620	2640 / 1735		2595 / 2300
1500	мм / кг		3140 / 1835	3445 / 2960	3095 / 2400	3515 / 3090	3560 / 5180
2000	мм / кг		3640 / 1940	3945 / 3080	3595 / 2600	4015 / 3250	4060 / 5440
* Специальное исполнение
