Токарные станки (312/400 мм)
Токарные станки (312/400 мм)

 Станина, основание, опора и передняя бабка изготовлены из высокопрочного литья. После двукратного старения устраняется внутреннее напряжение, значительно улучшаются стабильность и прочность. Поверхность направляющей имеет высокую жесткость и высокую виброустойчивость. Поверхность направляющей закалена устройством для закалки промежуточной частоты и прецизионной шлифовкой. Таким образом, точность долговечна.

Производитель: Anyang Xinheng Machine Tool Co. Ltd. (Китай)
Производитель
Особенности:
  • Станина токарного станка изготовлена из высокопрочного чугуна, что обеспечивает хорошую точность и долговечность.
  • Диаметр отверстия шпинделя 52/80/104 мм.
  • В станине токарного станка имеются наклонные выходы для стружки, которая легко удаляется.

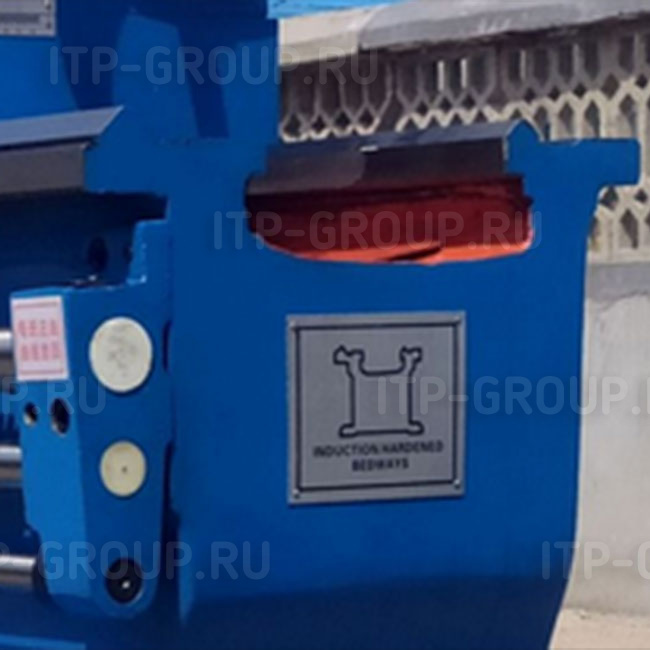

  • Направляющие для токарных станков закалены с помощью индукционного закалочного устройства, толщина закаленного слоя составляет 2-3 мм, твердость составляет 52 HRC.

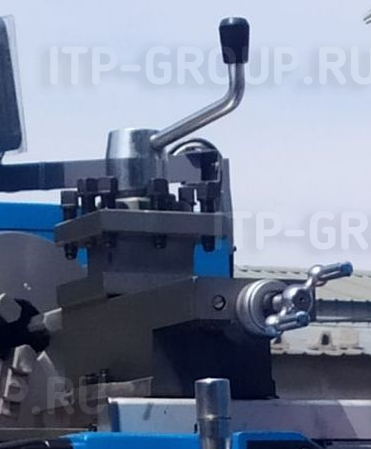

  • УЦИ, быстросменный резцедержатель, шлифовальное приспособление, фрезерная головка, поворотная задняя бабка, моторизованная задняя бабка доступны в качестве опции.
Наименование характеристики \ Модель Ед.изм. CD6132 CD6136 CD6140 CQ6140 CQ6240 CQ6150 CQ6250 CQ6161 CQ6261 CQ6166 CQ6266
Рабочий диапазон Наибольший диаметр обработки над станиной мм 320 360 400 400 500 610 660
Наибольший диаметр обработки над суппортом
 мм 180 200 240 210 300 370 400
Наибольший диаметр обработки в ГАП
 мм - - - - 630 - 720 - 830 - 880
Максимальная длина заготовки мм 750/1000 750/1000 750/1000 1000/2000/3000 1000/2000/3000 1000/2000/3000 1000/2000/3000
Максимальная длина точения мм 600/850 600/850 600/850 850/1850/2850 850/1850/2850 850/1850/2850 850/1850/2850
Ширина станины
 мм 312 312 312 400 400 400 400
Шпиндель Торец шпинделя - C6 C6 C6 C6/D8 C6/D8/D8 C6/D8/D8 C6/D8/D8
Конус шпинделя - MT6 MT6 MT6 MT6/
90 1:20 		MT6/
90 1:20/
113 1:20 		MT6/
90 1:20/
113 1:20 		MT6/
90 1:20/
113 1:20
Диаметр отверстия в шпинделе мм 52 52 52 52/80 52/80/105 52/80/105 52/80/105
Количество ступеней оборотов вращения шпинделя - 12 12 12 24 24 24 24
Диапазон оборотов вращения шпинделя об/мин 30-1600 30-1600 30-1600 16-1400 16-1400 16-1400 16-1400
Суппорт Сечение хвостовика инструмента мм 20*20 20*20 20*20 25*25 25*25 25*25 25*25
Тип резцедержателя мм V4 V4 V4 V4 V4 V4 V4
Максимальное перемещение верхних салазок мм 140 140 140 140 140 140 140
Типы резьб Количество ступеней и диапазон мм/об 44; 0.039-1.05 44; 0.039-1.05 44; 0.039-1.05 64 64 64 64
Количество ступеней и диапазон поперечных подач
 мм/об
 44; 0.019-0.52 44; 0.019-0.52 44; 0.019-0.52 64 64 64 64
Количество шагов и диапазон метрических резьб - 25; 0.5-20 25; 0.5-20 25; 0.5-20 44; 1-192 44; 1-192 44; 1-192 44; 1-192
Количество шагов и диапазон дюймовых резьб
 TPI 35; 80-1.75 35; 80-1.75 35; 80-1.75 21; 24-2 21; 24-2 21; 24-2 21; 24-2
Количество шагов и диапазон модульных резьб
 - 24; 0.25-10 24; 0.25-10 24; 0.25-10 39; 0.25-48 39; 0.25-48 39; 0.25-48 39; 0.25-48
Количество шагов и диапазон питчевых резьб
 - 30; 160-3.5 30; 160-3.5 30; 160-3.5 37; 1-96 37; 1-96 37; 1-96 37; 1-96

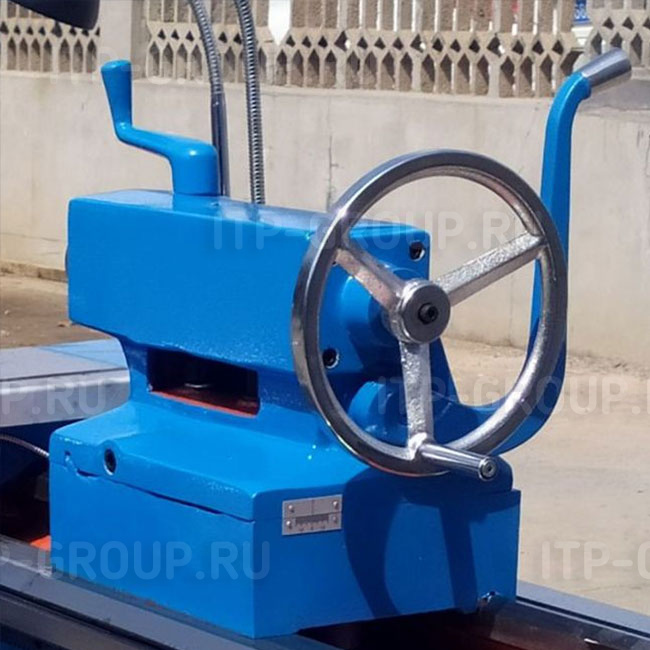

Задняя бабка Диаметр пиноли задней бабки мм 60 60 60 75 75 75 75
Конус пиноли - MT4 MT4 MT4 MT5 MT5 MT5 MT5
Ход пиноли задней бабки мм 100 100 100 150 150 150 150
Прочие Мощность главного привода кВт 3 3 3 7.5 7.5 7.5 7.5
Ширина*Высота мм 970*1220 970*1250 970*1280 1000*1267 1037*1312 1081*1367 1106*1392
Длина мм 1940/2180 1940/2180 1940/2180 2650/3650/4800 2650/36504800 2650/3650/4800 2650/3650/4800
Вес, нетто кг 1300/1370 1350/1400 1400/1450 2070/2570/3200 2140/2640/3400 2250/2787/3600 2450/2880/3800
Примечание: диаметр обработки над станиной/диаметр обработки в ГАП/расстояние между центрами (750 мм-4000 мм) можно изменить по индивидуальному заказу.
