Токарно-винторезные станки

Anyang Xinheng CW

Токарные станки (755/970 мм)
Токарные станки (755/970 мм)

 Данные станки являются универсальными, которые подходят для различных отраслей промышленности. Токарные станки обладают большей гибкостью в обработке, чем другие станки.

Производитель: Anyang Xinheng Machine Tool Co. Ltd. (Китай)
Производитель
Особенности:

Ширина станины 755 мм
  • Максимальный вес заготовка для токарного станка 6000 кг.
  • Патрон диаметром 1000 мм изготовлен компанией Hohhot, лучшим и самым известным производителем патронов в Китае. Патрон отличается своей долговечностью.
  • Направляющие для токарных станков закалены с помощью индукционного закалочного устройства, толщина закаленного слоя составляет 2-3 мм, твердость составляет 52 HRC.
  • В станине токарных станков имеются наклонные выходы для стружки, которую легко удалять.

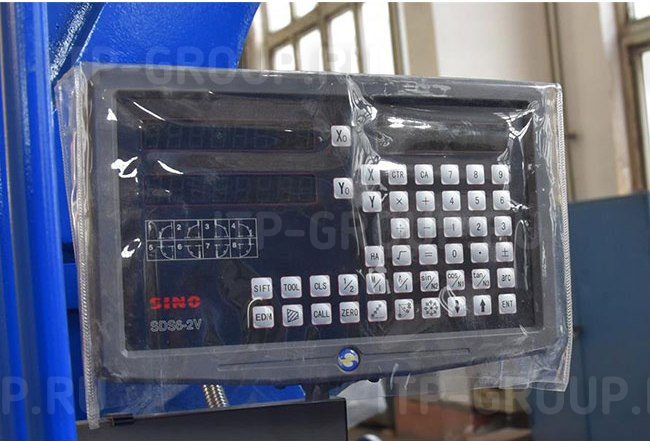

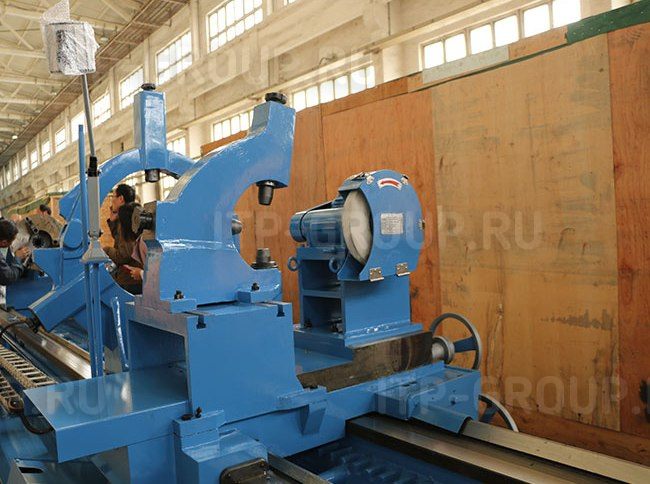

  • УЦИ, быстросменный резцедержатель, шлифовальное приспособление, фрезерная головка, поворотная задняя бабка, моторизованная задняя бабка доступны в качестве опций.
Ширина станины 970 мм
  • Максимальный вес заготовка для токарного станка 10 тонн.
  • Направляющие для токарных станков закалены с помощью индукционного закалочного устройства, толщина закаленного слоя составляет 2-3 мм, твердость составляет 52 HRC.
  • Патрон представляет собой сверхмощный патрон серии K78 диаметром 1250 мм, изготовленный компанией Hohhot, лучшим и самым известным производителем патронов в Китае.

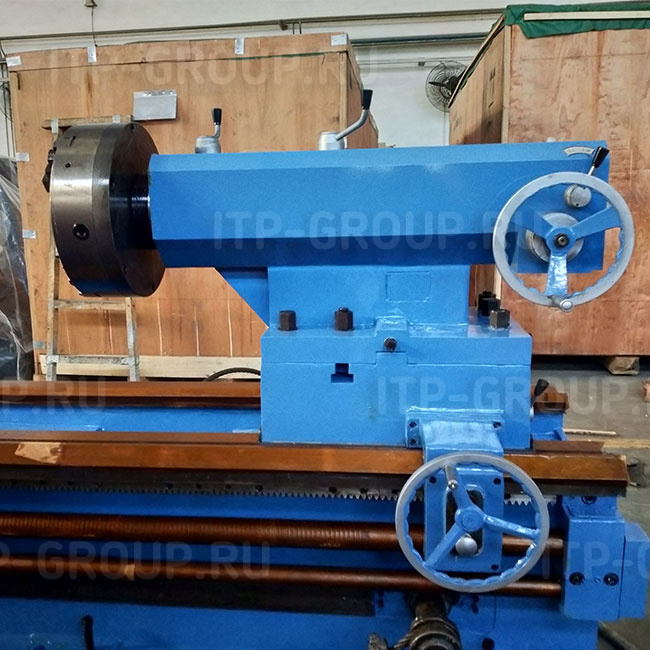

  • Моторизованная задняя бабка.
  • УЦИ, шлифовальное приспособление, фрезерная головка, поворотная задняя бабка, патрон задней бабки поставляются по выбору.
Ширина станины 755 мм

Наименование характеристики \ Модель Ед.изм. CW61100B CW61125B CW61140B CW61160B
Рабочий диапазон Наибольший диаметр обработки над станиной
 мм 1000 1250 1400 1640
Наибольший диаметр обработки над суппортом
 мм 615 865 1015 1250
Наибольшая длина заготовки
 мм 1500/3000/5000/6000 1500/3000/5000/6000 1500/3000/5000/6000 1500/3000/5000/6000
Наибольшая длина точения
 мм 1300/2800/4800/5800 1300/2800/4800/5800 1300/2800/4800/5800 1300/2800/4800/5800
Ширина станины
 мм 755 755 755 755
Максимальный вес заготовки, устанавливаемой в центрах
 тонна 6 6 6 6
Шпиндель Торец шпинделя
 - A2-15 A2-15 A2-15 A2-15
Конус шпинделя
 - 1:20/Метрический 140 1:20/Метрический 140 1:20/Метрический 140 1:20/Метрический140
Диаметр отверстия в шпинделе
 мм 130 130 130 130
Количество ступеней оборотов шпинделя
 - Вперед 21;
Назад 12 		Вперед 21;
Назад 12 		Вперед 21;
Назад 12 		Вперед 21;
Назад  12
Диапазон оборотов шпинделя
 об/мин Вперед 3.15-315; Назад 3.5-291 Вперед 3.15-315; Назад 3.5-291 Вперед 3.15-315; Назад 3.5-291 Вперед 3.15-315; Назад 3.5-291
Суппорт Сечение хвостовика инструмента
 мм 45*45 45*45 45*45 45*45
Максимальное перемещение салазок
 мм 300 300 300 300
Максимальное перемещение суппорта
 мм 520 580 580 630
Типы резьб Количество ступеней продольных и поперечных подач
 - 56 каждого вида 56 каждого вида 56 каждого вида 56 каждого вида
Количество шагов и диапазон метрических резьб
 - 44; 1-120 44; 1-120 44; 1-120 44; 1-120
Количество шагов и диапазон дюймовых резьб
 - 31; 28-1/4 31; 28-1/4 31; 28-1/4 31; 28-1/4
Количество шагов и диапазон модульных резьб
 - 45; 0.5-60 45; 0.5-60 45; 0.5-60 45; 0.5-60
Количество шагов и диапазон питчевых резьб
 - 38; 1/2-56DP 38; 1/2-56DP 38; 1/2-56DP 38; 1/2-56DP
Задняя бабка Диаметр пиноли задней бабки
 мм 160 160 160 160
Конус пиноли
 - MT6 MT6 MT6 MT6
Ход пиноли задней бабки
 мм 300 300 300 300
Прочие
 Мощность главного привода
 кВт 22 22 22 22
Ширина*Высота
 мм 2150*1700 2150*1825 2150*2100 2150*2150
Длина мм 4600/6100/8100/9100 4600/6100/8100/9100 4600/6100/8100/9100 4600/6100/8100/9100
Вес, нетто кг 9200/10700/12100/12800 10200/11800/14800/15500 10300/11900/14900/15600 10500/12100/15100/16600
Примечание: диаметр обработки над станиной/диаметр обработки в ГАП/расстояние между центрами (1500 мм-12000 мм) можно изменить по индивидуальному заказу.

Ширина станины 970 мм

Наименование характеристики \ Модель
 Ед.изм. CW61125 CW61140 CW61160
Рабочий диапазон
 Наибольший диаметр обработки над станиной
 мм 1250 1400 1600
Наибольший диаметр обработки над суппортом
 мм 865 1010 1210
Наибольшая длина заготовки
 мм 3000/4000/5000/6000 3000/4000/5000/6000 3000/4000/5000/6000
Наибольшая длина точения
 мм 2800/3800/4800/5800 2800/3800/4800/5800 2800/3800/4800/5800
Ширина станины
 мм 970 970 970
Максимальный вес заготовки, устанавливаемой в центрах
 тонна 10 10 10
Шпиндель
 Конус шпинделя
 - Метрический 140 Метрический 140 Метрический 140
Диаметр отверстия в шпинделе
 мм 130 130 130
Количество ступеней оборотов шпинделя
 - Вперед 21;
Назад 12 		Вперед 21;
Назад 12 		Вперед 21;
Назад 12
Диапазон оборотов шпинделя
 об/мин Вперед 3.15-315; Назад  3.5-291 Вперед 3.15-315; Назад  3.5-291 Вперед 3.15-315; Назад 3.5-291
Суппорт
 Сечение хвостовика инструмента
 мм 45*45 45*45 45*45
Максимальное перемещение салазок
 мм 300 300 300
Максимальное перемещение суппорта
 мм 650 650 650
Типы резьб Количество ступеней продольных и поперечных подач
 - 56 каждого вида 56 каждого вида 56 каждого вида
Количество шагов и диапазон метрических резьб
 - 44; 1-120 44; 1-120 44; 1-120
Количество шагов и диапазон дюймовых резьб
 - 31; 28-1/4 31; 28-1/4 31; 28-1/4
Количество шагов и диапазон модульных резьб
 - 45; 0.5-60 45; 0.5-60 45; 0.5-60
Количество шагов и диапазон питчевых резьб
 - 38; 1/2-56DP 38; 1/2-56DP 38; 1/2-56DP
Задняя бабка Диаметр пиноли задней бабки
 мм 220 220 220
Конус пиноли
 - MT6 MT6 MT6
Ход пиноли задней бабки
 мм 300 300 300
Прочие
 Мощность главного привода
 кВт 22 22 22
Ширина*Высота мм 1995*2175 1995*2325 1995*2525
Длина мм 6020/7020/8020/9020 6020/7020/8020/9020 6020/7020/8020/9020
Вес, нетто кг 14500/15800/17000/18300 15000/16300/17500/18800 15500/16800/18000/19300
Примечание: диаметр обработки над станиной/расстояние между центрами (3000 мм-16000 мм) можно изменить по индивидуальному заказу.
