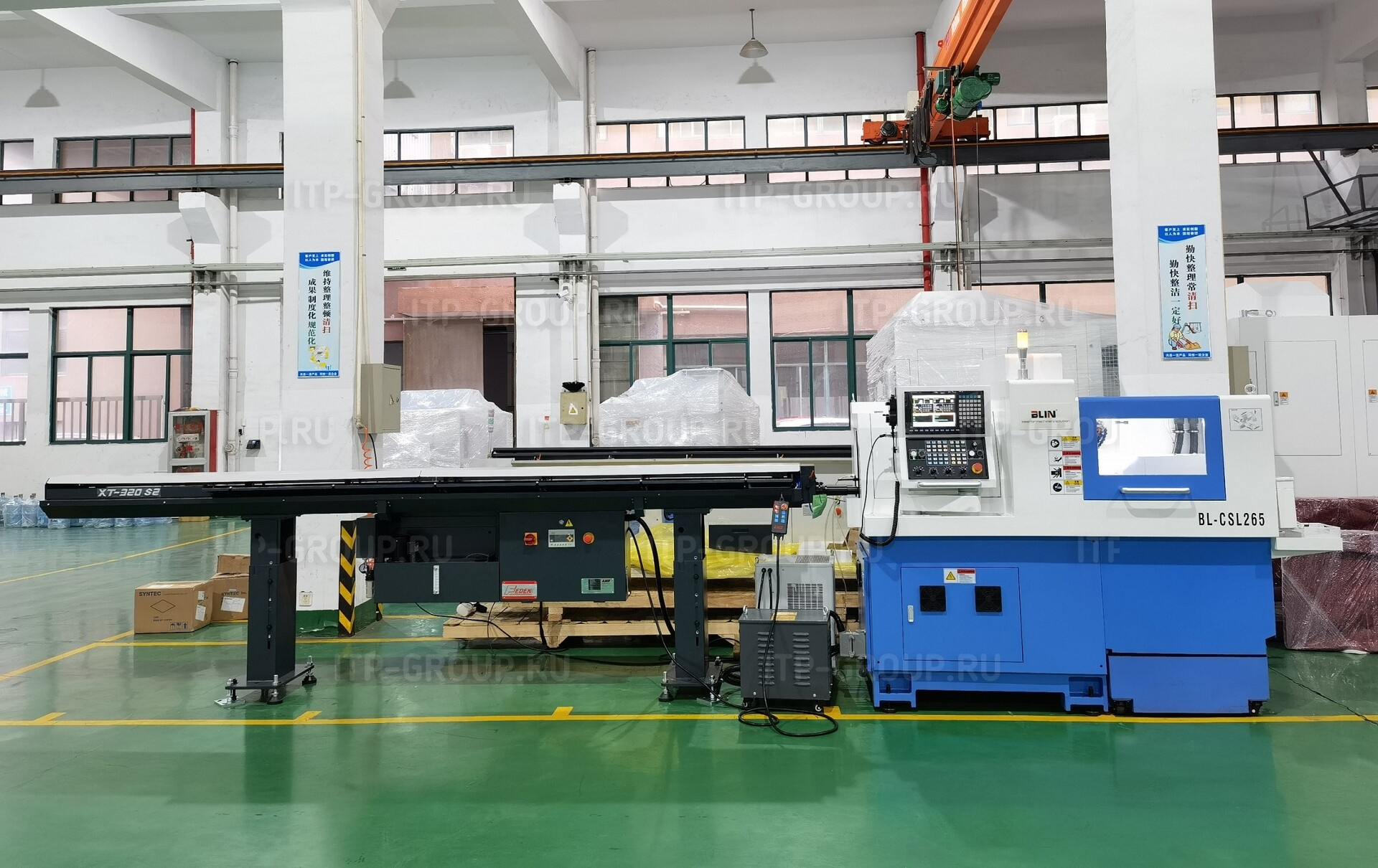

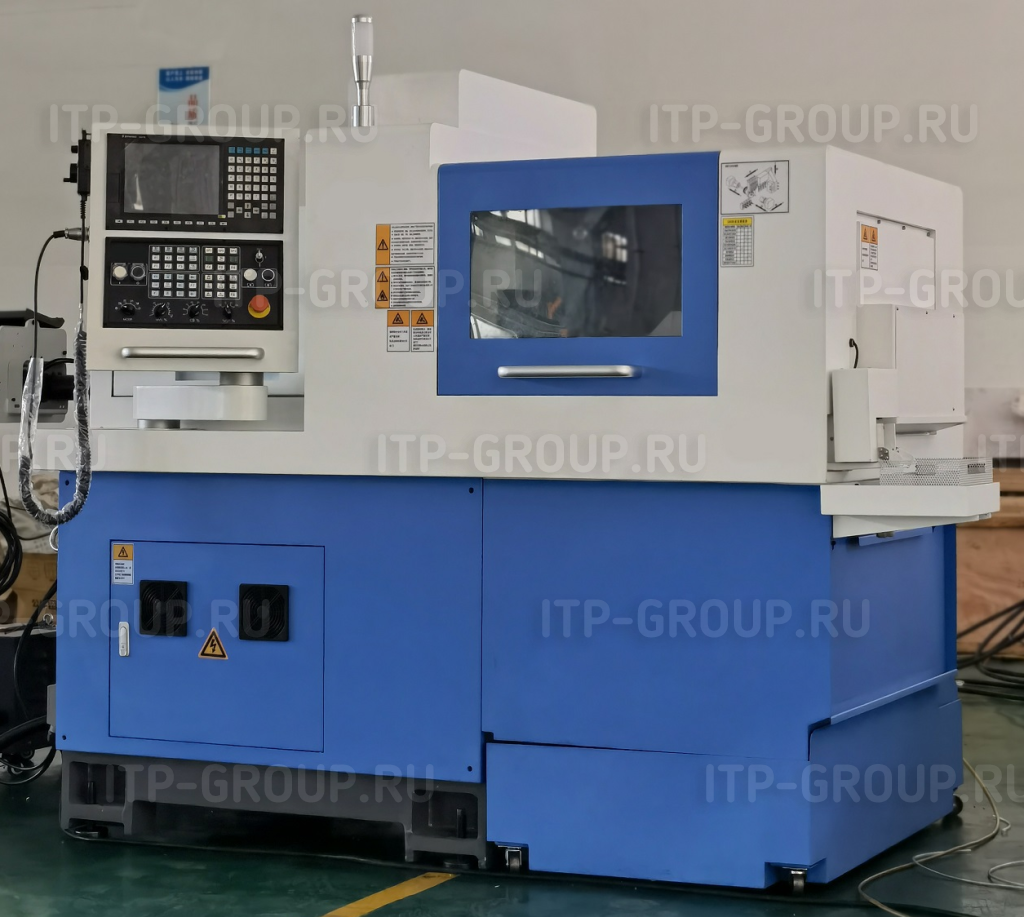

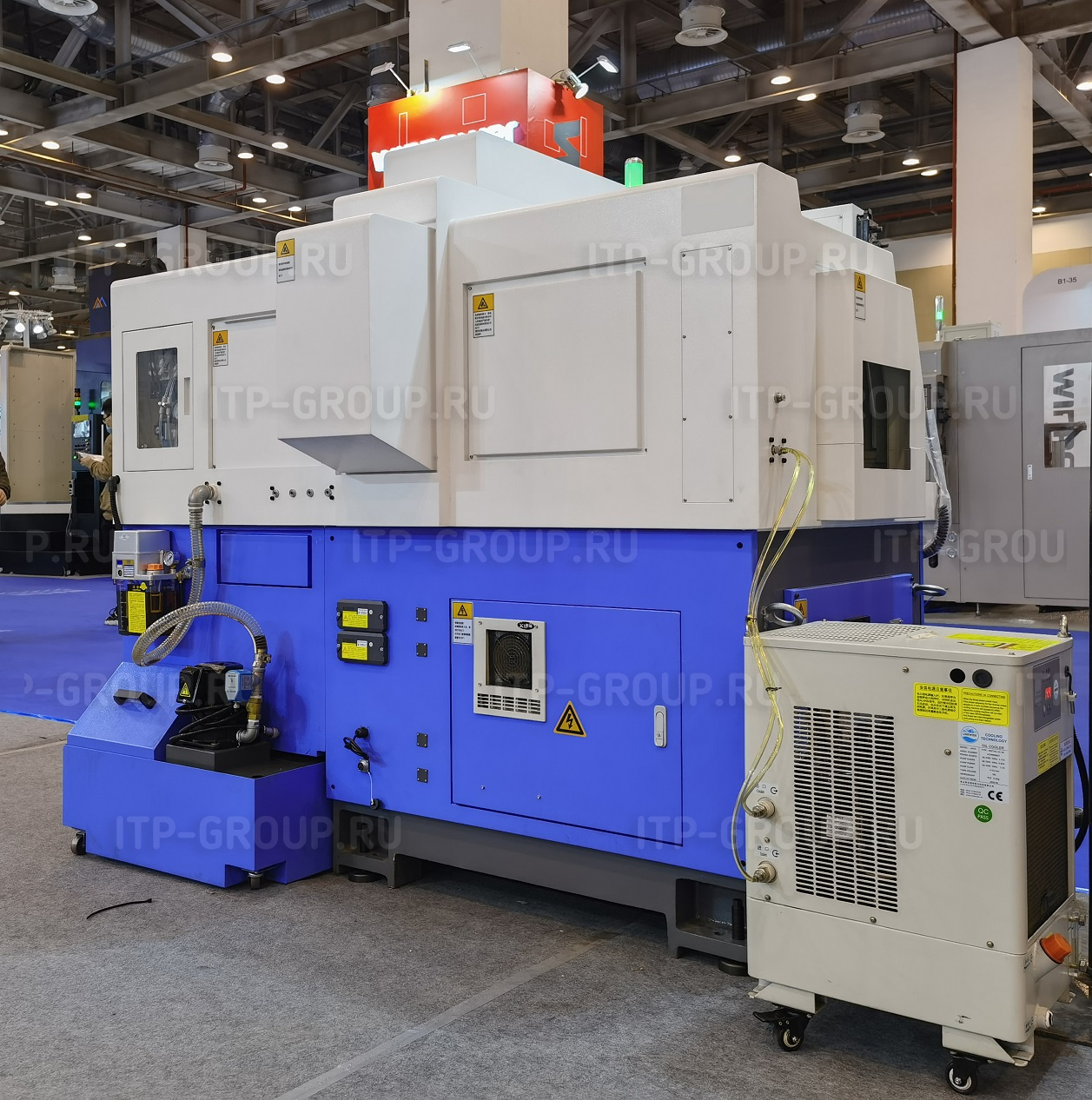

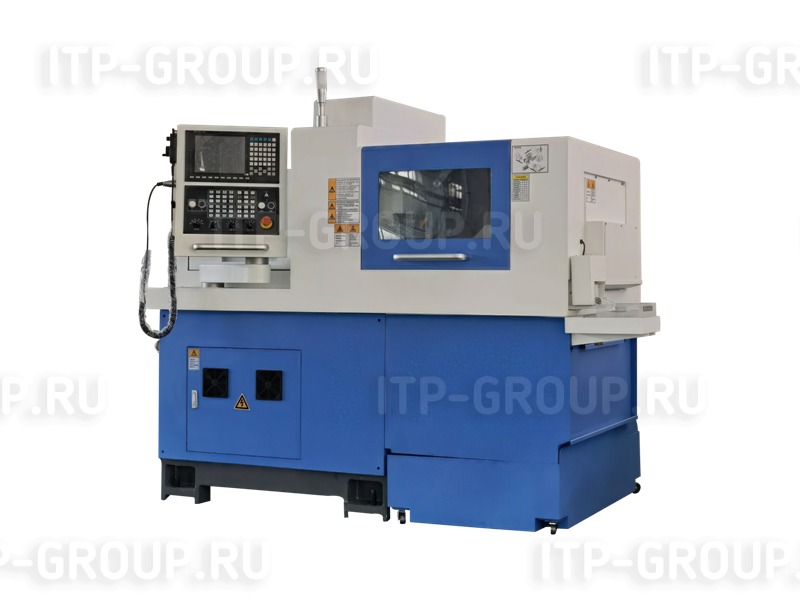

NINGBO BLIN MACHINERY BL-CSL265
Главная / NINGBO BLIN MACHINERY BL-CSL265
Серия станков CSL от NINGBO BLIN MACHINERY предназначены для обработки прутков из самых разнообразных металлических материалов - от цветных сплавов до труднообрабатываемых сталей, и представляют собой идеальное сочетание высокой производительности и универсальности.
С использованием цангового патрона в качестве зажима прутка, эти станки обеспечивают надежное и эффективное фиксирование заготовок. Приводные инструменты, встроенные в оснащение, открывают бескрайние возможности для обработки фасонных поверхностей и контурной фрезеровки, придавая вашим проектам дополнительный уровень творчества и точности.
Основное преимущество автоматов продольного точения в том, что они идеально подходят для широкого спектра производственных масштабов - от крупных серийных производств до малых и средних предприятий. С подвижной шпиндельной бабкой, обеспечивающей продольную подачу заготовки вдоль оси шпинделя, эти станки станут вашим надежным инструментом для реализации проектов любой сложности.
Особенности автоматов продольного точения серии CSL:
Монолитная станина из сплава «Mechanite», обладающим отличными литейными и прочностными свойствами, значительно повышает жесткость всей конструкции станка. Также станина подвергается последующей обработке (искусственному старению).
Большое число ребер жесткости в конструкции станины обеспечивает не только жесткость конструкции станка, но также виброустойчивость, воспринимая динамические нагрузки и воспрепятствует (гасит) вибрации в момент их возникновения.
Высокая точность обеспечивается за счет использования линейных направляющих HIWIN (Тайвань) и подшипников шпинделя класса P4 NSK (Япония), на которых базируется шпиндель и инструментальный суппорт. Высокоточное позиционирование за счет использования ШВП HIWIN (Тайвань).
Неподвижная (фиксированная) направляющая втулка является компонентом фиксированной люнетной цанги и используется для обработки прутковых заготовок диаметром менее 4 мм, а также для обработки материалов из латуни.
Фиксированная люнетная цанга не вращается и имеет меньшую длину, чем вращающаяся люнетная цанга. Трение между люнетной цангой и заготовкой незначительно, за счет того, что площадь контакта минимальна. Использование неподвижной направляющей втулки увеличивает длину обработки и уменьшает необрабатываемый остаток.
Вращающаяся направляющая втулка (опция) является компонентом вращающейся люнетной цанги, которая обеспечивает дополнительную точку опоры для повышения жесткости при обработке.

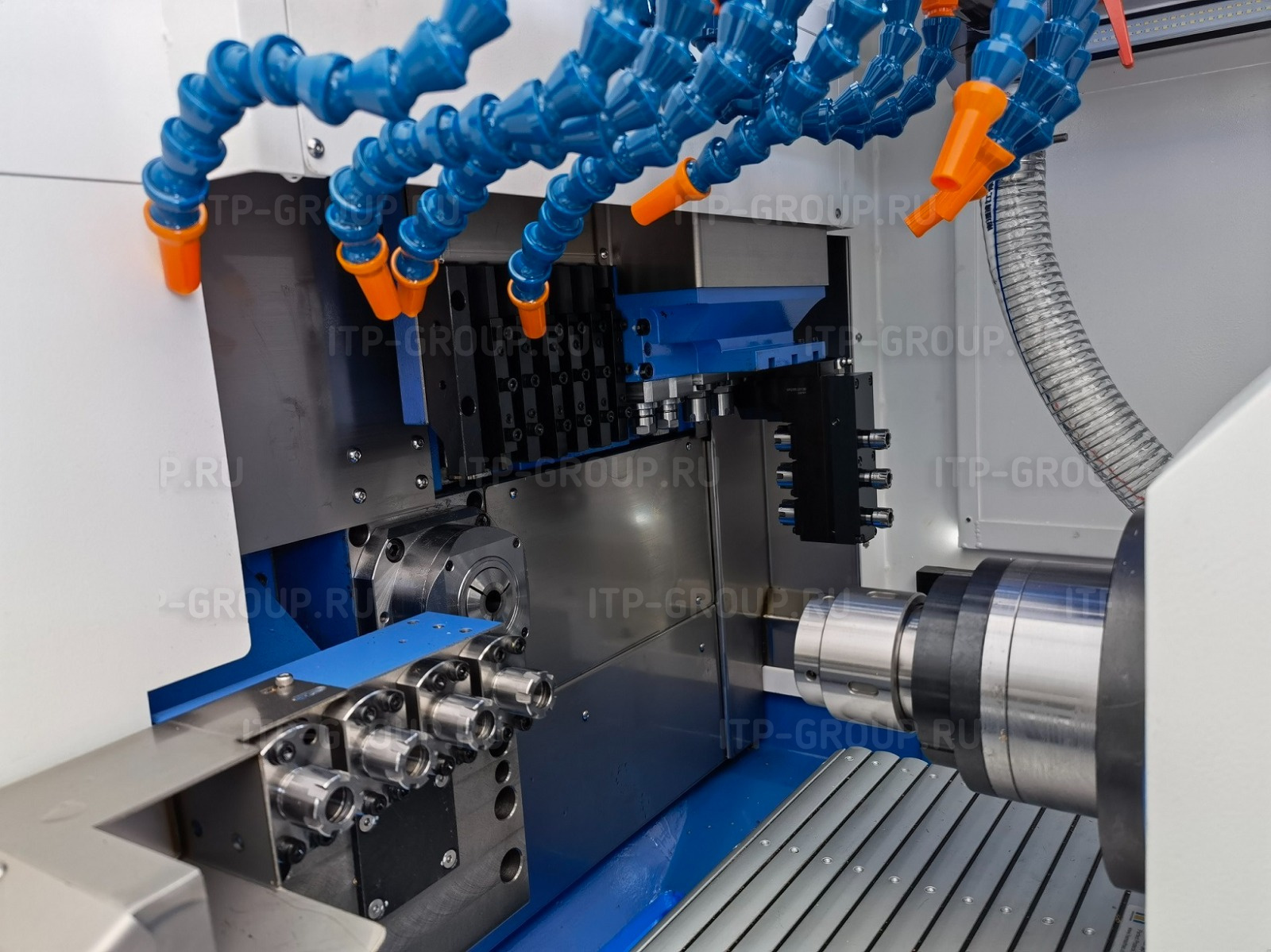

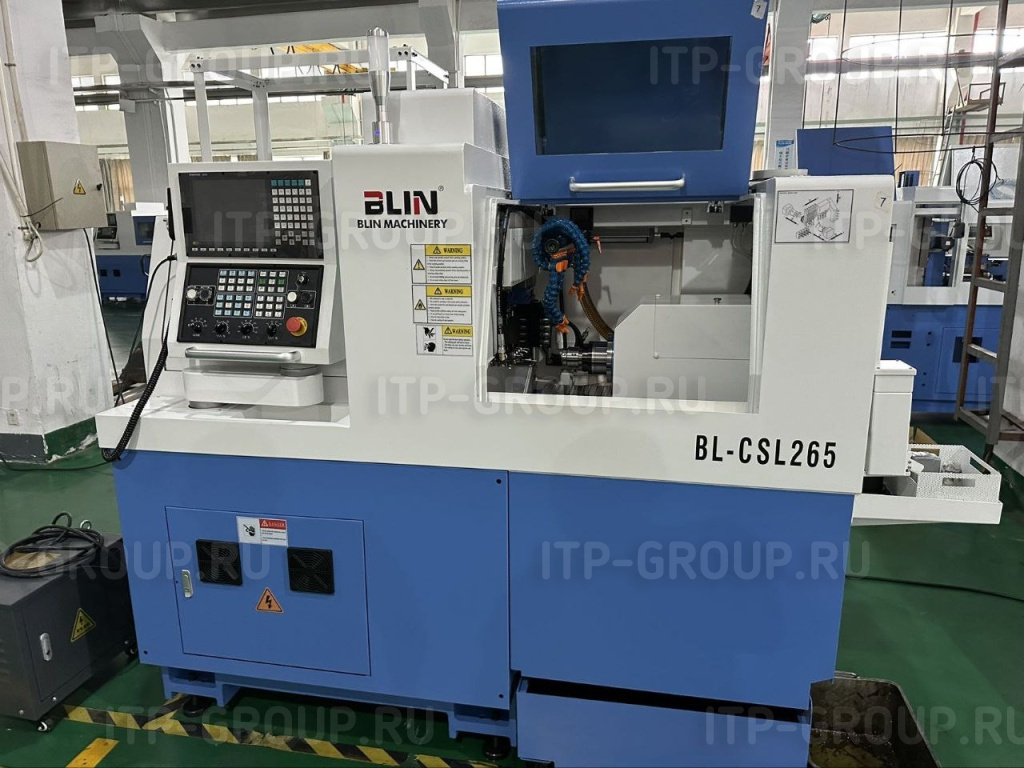

В автоматах продольного точения главный шпиндель является подвижным узлом, перемещающимся по оси Z. Главный шпиндель производит закрепление прутковой заготовки в цанговом патроне и осуществляет ее подачу в рабочую зону, проходя через люнетную цангу.
Такая конструкция является главной особенностью станков данного типа и позволяет производить обработку длинных деталей с высокой точностью и жесткостью. Люнетная цанга приводится в движение с помощью ременной передачи от главного шпинделя, синхронизируя вращение через редуктор 1:1.

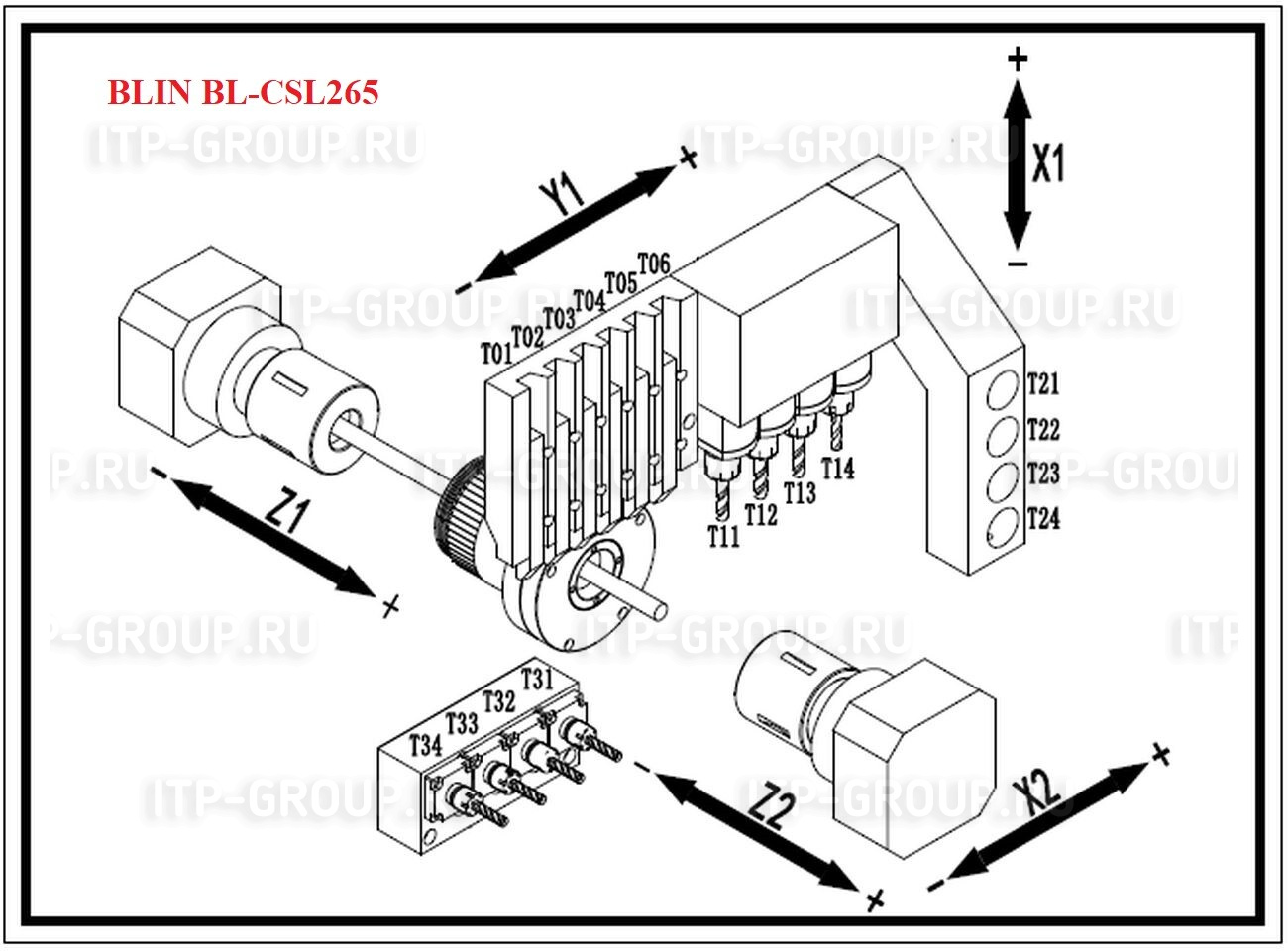

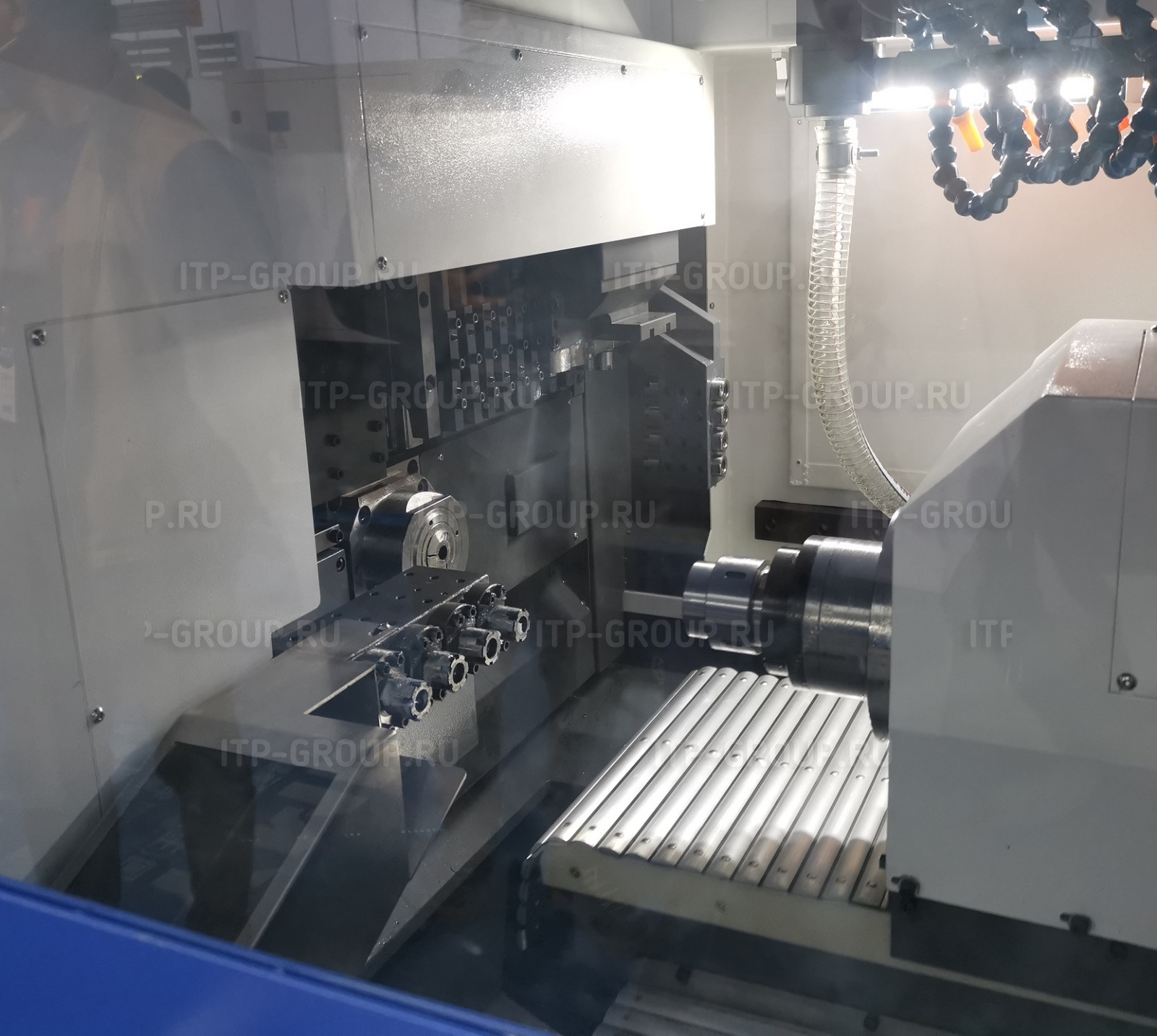

КОМПОНЕНТЫ СТАНКА:
|
Наименование характеристики |
Ед. изм. |
Значение |
|
|
Максимальный диаметр обработки |
мм |
25 |
|
|
Диаметр отверстия шпинделя |
мм |
27 |
|
|
Максимальный диаметр обработки главного шпинделя |
мм |
25 |
|
|
Диаметр отверстия шпинделя главного шпинделя |
мм |
27 |
|
|
Максимальная длина обработки |
Неподвижный люнет |
мм |
200 |
|
Вращающийся люнет |
мм |
180 |
|
|
Без люнета |
мм |
50 |
|
|
Максимальный диаметр сверления осевым инструментом |
мм |
10 |
|
|
Максимальный диаметр резьбы осевым инструментом |
мм |
М8 |
|
|
Частота вращения шпинделя |
об/мин |
8000 |
|
|
Мощность шпинделя |
кВт |
4,2 |
|
|
Индексация шпинделя (ось С) |
град |
0,001° |
|
|
Частота вращения главного шпинделя |
об/мин |
8000 |
|
|
Мощность главного шпинделя |
кВт |
4,2 |
|
|
Индексация главного шпинделя (ось С) |
град |
0,001° |
|
|
Максимальный диаметр обработки противошпинделя |
мм |
20 |
|
|
Частота вращения противошпинделя |
об/мин |
8000 |
|
|
Мощность противошпинделя |
кВт |
3,1 |
|
|
Индексация противошпинделя |
град |
0,001° |
|
|
Скорость перемещения по осям (X/Y/Z) |
м/мин |
- |
|
|
Скорость перемещения по осям (X1/Y1/Z1/Х2/Z2) |
м/мин |
20/24/24/24/24 |
|
|
Скорость перемещения по осям (X1/Y1/Z1/X2/Y2/Z2) |
м/мин |
- |
|
|
Биение шпинделя |
мм |
- |
|
|
Точность позиционирования |
мм |
≤0,003 |
|
|
Повторяемость |
мм |
≤0,003 |
|
|
Количество управляемых осей |
7 |
||
|
Количество токарного инструмента |
шт (размер державки в мм) |
6 позиций (12) |
|
|
Стационарный осевой инструмент со стороны главного шпинделя |
шт (тип цанг) |
4 позиции (ER16) |
|
|
Радиальный приводной инструмент со стороны главного шпинделя |
шт (тип цанг) |
2 позиции (ER11) + 2 позиции (ER16) |
|
|
Скорость вращения радиального приводного инструмента |
об/мин |
- |
|
|
Максимальный диаметр сверления радиальным инструментом |
мм |
- |
|
|
Стационарный осевой инструмент со стороны противошпинделя
|
шт (тип цанг) |
- |
|
|
Осевой приводной инструмент со стороны заднего шпинделя |
шт |
- |
|
|
Осевой инструмент для обработки в противошпинделе |
шт (тип цанг ER16) |
2 позиции приводные +2 позиции стационарные |
|
|
Скорость вращения приводного инструмента |
об/мин |
5000 |
|
|
Скорость вращения приводного инструмента осевого типа со стороны заднего шпинделя |
об/мин |
- |
|
|
Мощность насоса охлаждения |
кВт |
0,46 |
|
|
Габаритные размеры |
мм |
2300×1300×1750 |
|
|
Вес станка |
кг |
2600 |
|
|

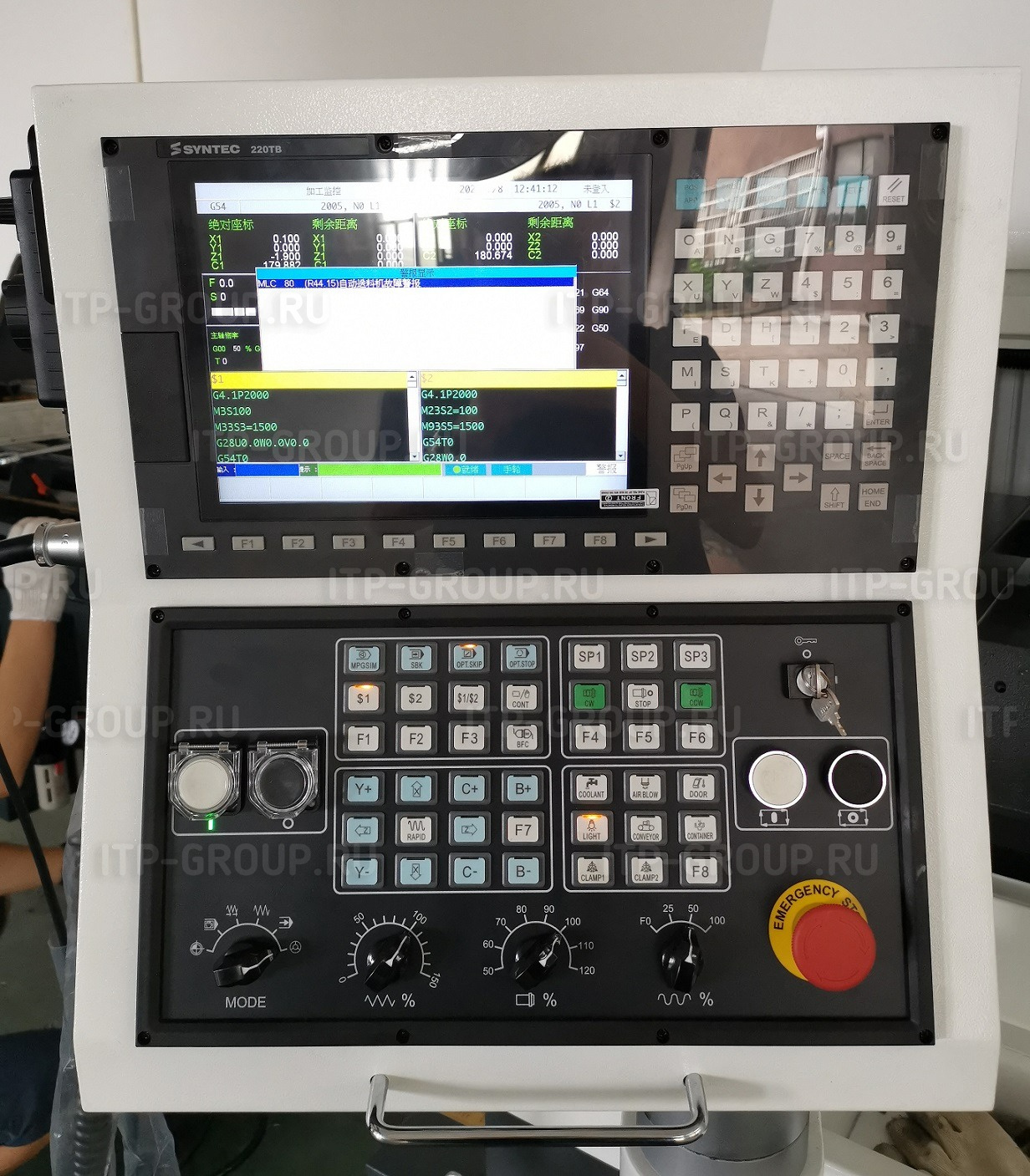

Система ЧПУ |
SYNTEC 220TB |
||
