NINGBO BLIN MACHINERY BL-CSL325

Автоматы продольного точения серии CSL от NINGBO BLIN MACHINERY созданы для обработки прутков различных металлических материалов - от цветных сплавов до труднообрабатываемых сталей. Зажим прутка осуществляется надежным цанговым патроном, обеспечивая стабильное и эффективное крепление заготовок. Приводные инструменты, входящие в оснащение, добавляют универсальности, позволяя обрабатывать фасонные поверхности и осуществлять контурную фрезеровку с легкостью.

Автоматы продольного точения CSL проявляют свою эффективность как на крупносерийных производствах, так и на малых и средних предприятиях, обеспечивая равномерное качество и точность в каждой детали. Основным отличием этих станков от токарных и автоматов заключается в использовании подвижной шпиндельной бабки, осуществляющей продольную подачу заготовки вдоль оси шпинделя.

Особенности автоматов продольного точения серии CSL:

• Монолитная станина из сплава «Mechanite», обладающим отличными литейными и прочностными свойствами, значительно повышает жесткость всей конструкции станка. Также станина подвергается последующей обработке (искусственному старению).

• Большое число ребер жесткости в конструкции станины обеспечивает не только жесткость конструкции станка, но также виброустойчивость, воспринимая динамические нагрузки и воспрепятствует (гасит) вибрации в момент их возникновения.

• Высокая точность обеспечивается за счет использования линейных направляющих HIWIN (Тайвань) и подшипников шпинделя класса P4 NSK (Япония), на которых базируется шпиндель и инструментальный суппорт. Высокоточное позиционирование за счет использования ШВП HIWIN (Тайвань).

• Неподвижная (фиксированная) направляющая втулка является компонентом фиксированной люнетной цанги и используется для обработки прутковых заготовок диаметром менее 4 мм, а также для обработки материалов из латуни.

• Фиксированная люнетная цанга не вращается и имеет меньшую длину, чем вращающаяся люнетная цанга. Трение между люнетной цангой и заготовкой незначительно, за счет того, что площадь контакта минимальна. Использование неподвижной направляющей втулки увеличивает длину обработки и уменьшает необрабатываемый остаток.

• Вращающаяся направляющая втулка (опция) является компонентом вращающейся люнетной цанги, которая обеспечивает дополнительную точку опоры для повышения жесткости при обработке.

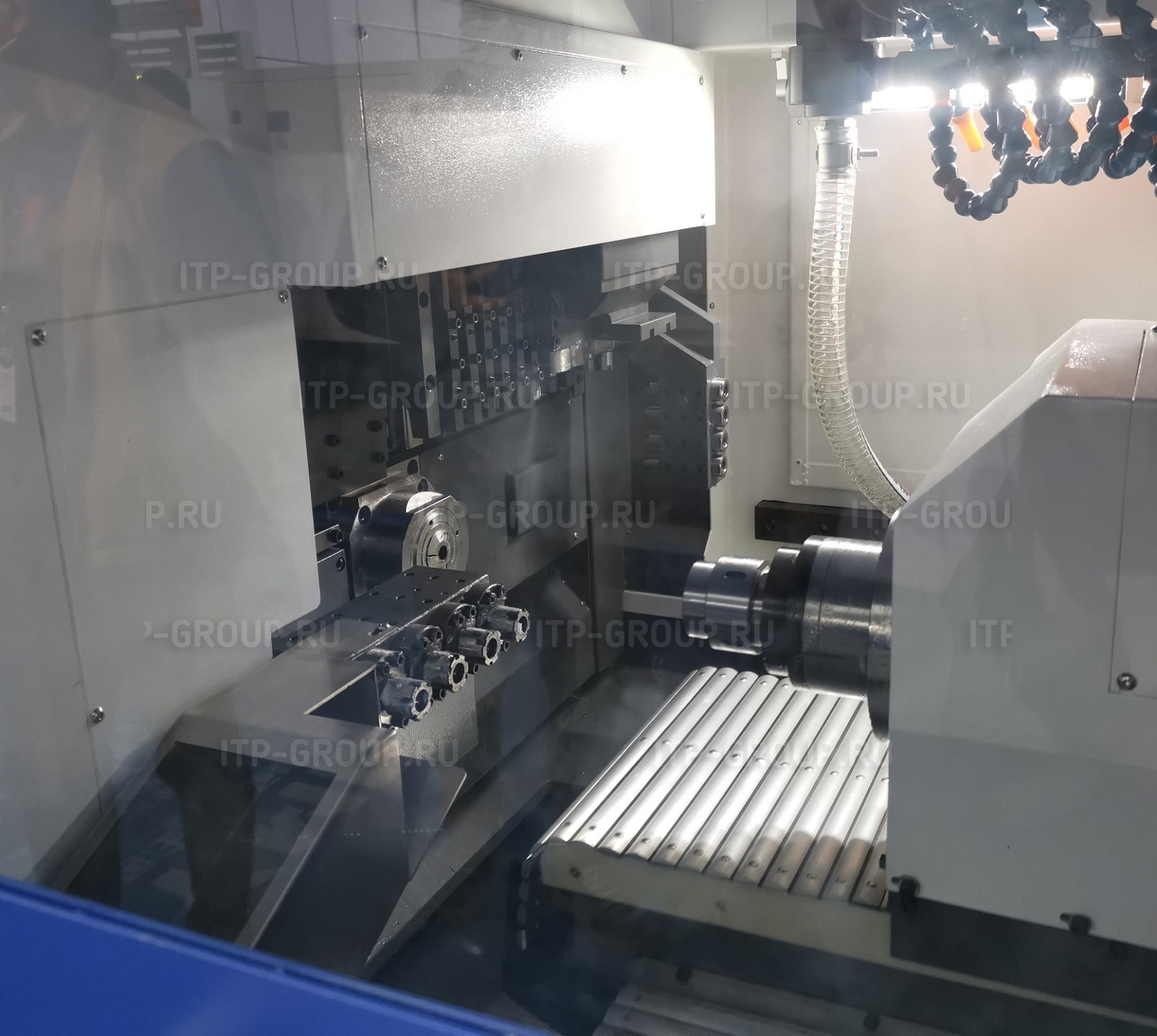

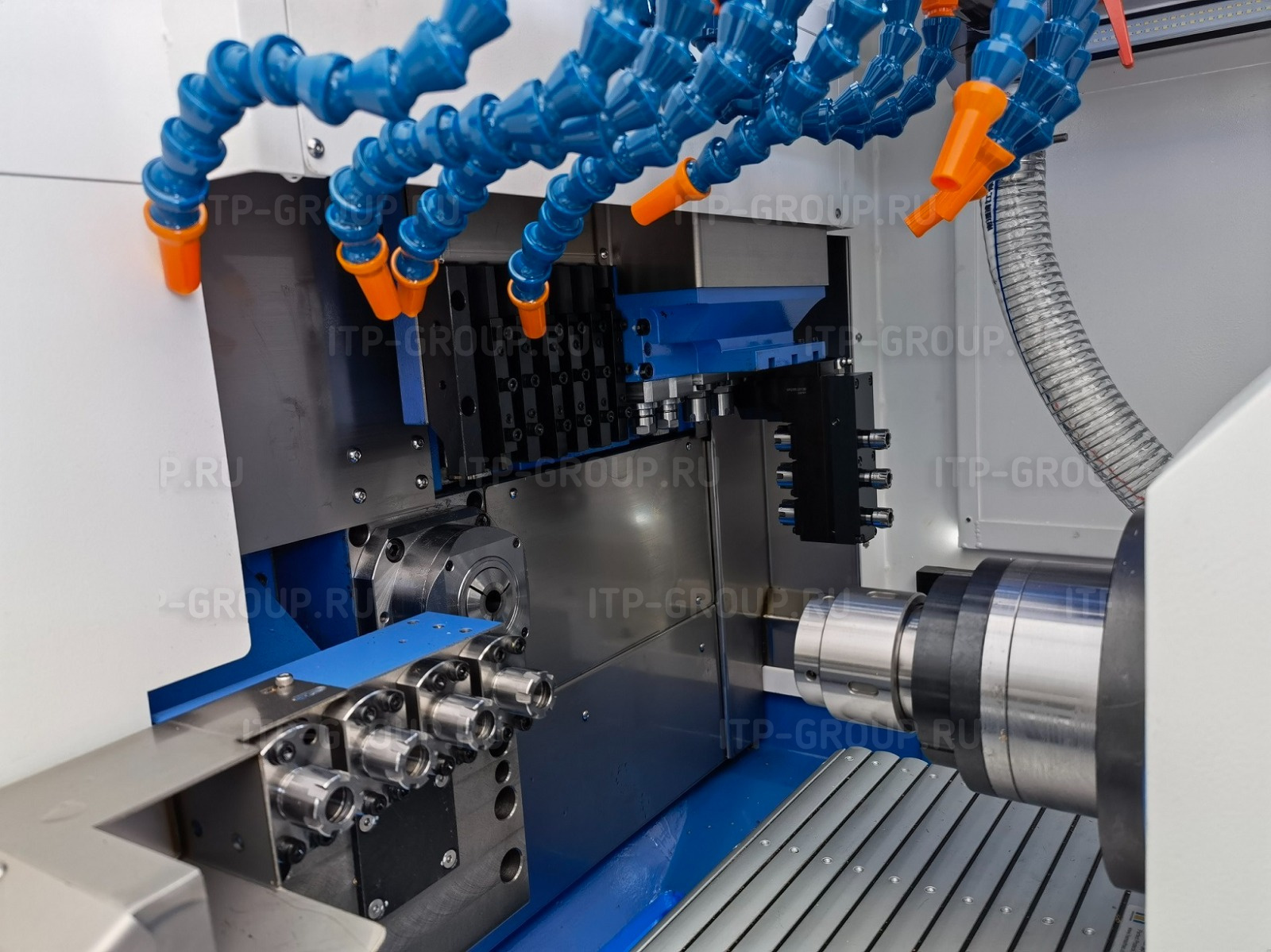

• В автоматах продольного точения главный шпиндель является подвижным узлом, перемещающимся по оси Z. Главный шпиндель производит закрепление прутковой заготовки в цанговом патроне и осуществляет ее подачу в рабочую зону, проходя через люнетную цангу.

• Такая конструкция является главной особенностью станков данного типа и позволяет производить обработку длинных деталей с высокой точностью и жесткостью. Люнетная цанга приводится в движение с помощью ременной передачи от главного шпинделя, синхронизируя вращение через редуктор 1:1.

КОМПОНЕНТЫ СТАНКА:

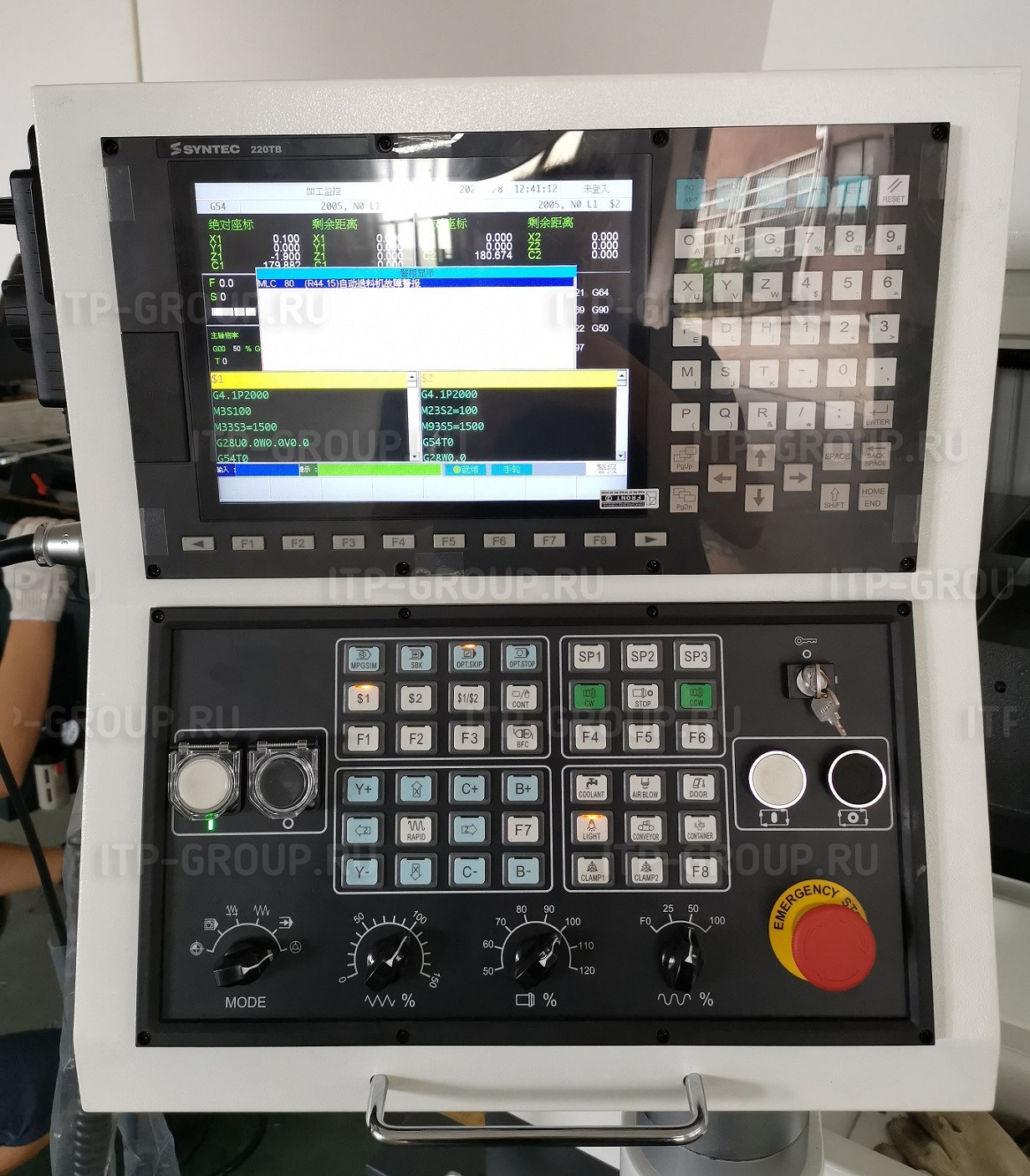

Система ЧПУ: SYNTEC (Тайвань)
Приводы: SYNTEC (Тайвань)
Электро-серво шпиндель: TAIWAN (Тайвань)
ШВП: HIWIN (Тайвань)
Направляющие: HIWIN (Тайвань)
Подшипники шпинделя: NSK P4 class (Япония)
Система смазки: HERG (Япония)
Электрокомпоненты: SCHNEIDER (Франция)
Пневмокомпоненты: AIRTAC (Тайвань)
Крепёж: YINSH (Тайвань)
Муфты: KTR (Германия)
