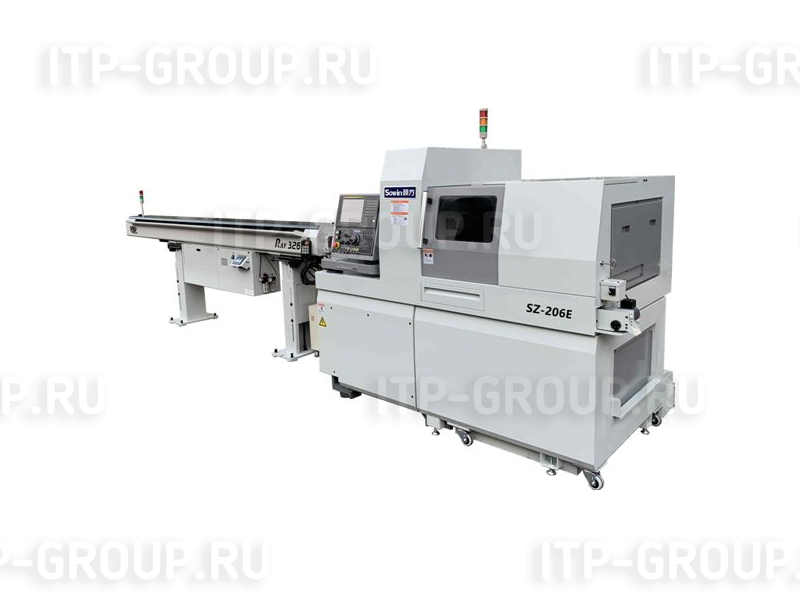

Sowin SZ-206EN
Главная / Sowin SZ-206EN
Новый одношпиндельный станок серии EN повышенной жесткости! Еще больше стабильности!
Автоматы продольного точения SOWIN серии SZ являются высокотехнологичным оборудованием с уникальными возможностями в части обработки детали типа игл (L/D > 10) с высокой точностью и качеством получаемой поверхности при большой производительности, при этом отличается быстрой переналадкой на выпуск новой продукции, что позволяет его использовать в условиях как крупно- так и мелкосерийных производств.
| Наименование характеристики/Модель | SZ-206EN 6-осевой, 2 шпинделя | SZ-256EN 6-осевой, 2 шпинделя | |||

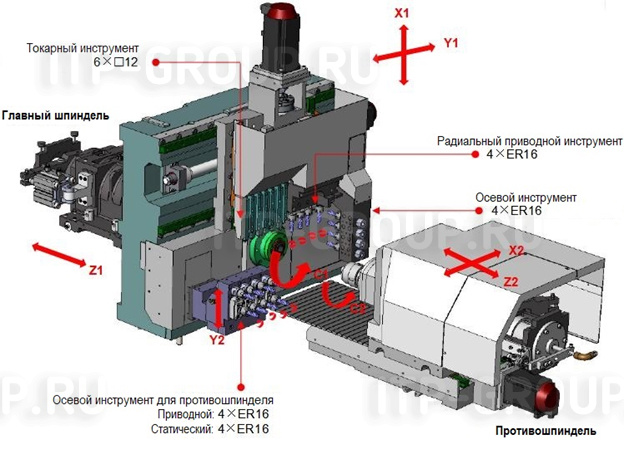

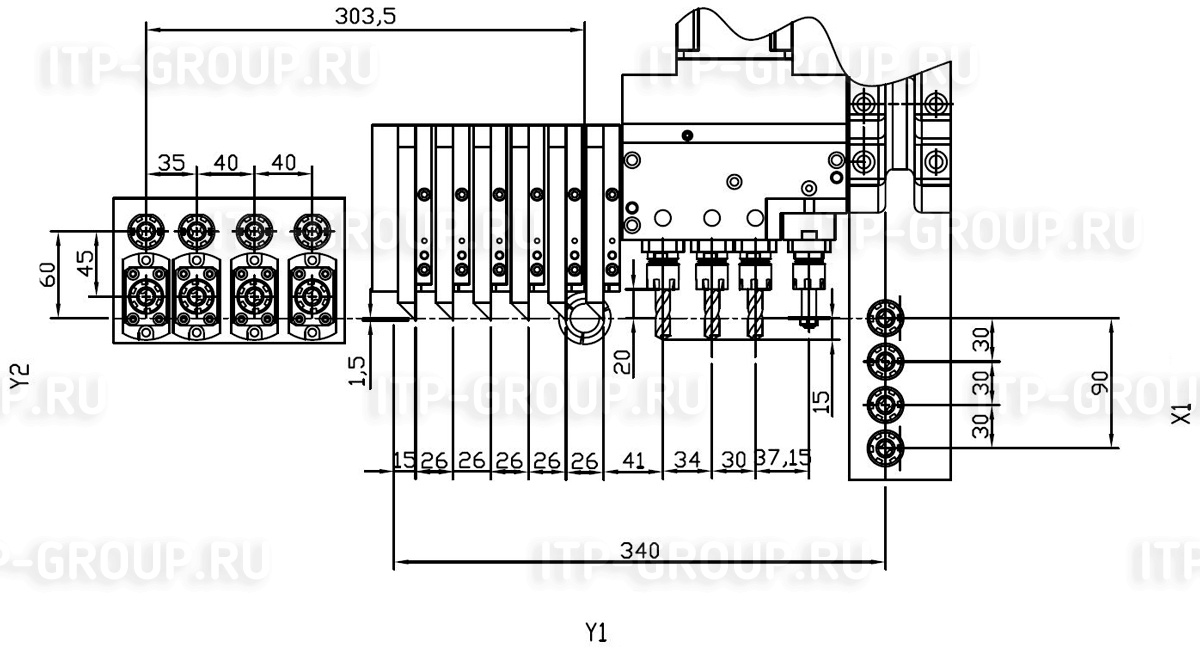

| Схема расположения режущего инструмента |
|
|
|||
| Система ЧПУ | Mitsubishi M80 | Mitsubishi M80 | |||
| Источник питания | 220VAC | 220VAC | |||
| Общая потребляемая мощность | кВт | 11 | 11 | ||
| Диапазоны обработки | Макс. диаметр обработки | мм | φ20 | φ25 | |
| Макс. диаметр зажима в главном шпинделе | мм | φ20 | φ25 | ||
| Макс. длина подачи (разовая) | мм | Макс. 240 | Макс. 240 | ||
| Главный шпиндель / Противошпиндель | Мощность двигателя главного шпинделя | кВт | 2.2/3.7 | 2.2/3.7 | |
| Мощность двигателя противошпинделя | кВт | 1.5/2.2 | 1.5/2.2 | ||
| Макс. диаметр отверстия главного шпинделя | мм | Макс. φ27 | Макс. φ27 | ||
| Индексация оси C | ° | C1/C2 0.001° | C1/C2 0.001° | ||
| Скорость вращения главного шпинделя/противошпинделя | об/мин | Макс. 10000/12000 | Макс. 10000/12000 | ||
| Макс. диаметр зажима в противошпинделе | мм | Макс. φ20 | Макс. φ20 | ||
| Макс. диаметр отверстия противошпинделя | мм | Макс. φ27 | Макс. φ27 | ||
| Макс. перемещение главного шпинделя | С направляющей втулкой | мм | 240 | 240 | |
| Без направляющей втулки | мм | 355 | 355 | ||
| Макс. кол-во устанавливаемого инструмента | шт. | 26 | 22 | ||
| Инструмент для наружной обработки | Кол-во × Модель | 6×□12 | 6×□12 | ||
| Поперечная платформа приводного инструмента | Кол-во × Модель | 4×ER16 | 4×ER16 | ||
| Диаметр сверления | мм | Макс. Φ10 | Макс. Φ10 | ||
| Диаметр нарезания резьбы | Макс. M8 | Макс. M8 | |||
| Скорость вращения приводного инструмента | об/мин | Макс. 5000 | Макс. 5000 | ||
| Мощность приводного инструмента | кВт | 1 | 1 | ||
| Торцевой инструмент （Главный шпиндель） | Не приводной | Кол-во × Модель | 4×ER16 | 4×ER16 | |
| Диаметр сверления | мм | Макс. φ10 | Макс. φ10 | ||
| Диаметр нарезания резьбы | Макс. M8 | Макс. M8 | |||
| Приводной | Кол-во × Модель | — | — | ||
| Диаметр сверления | мм | — | — | ||
| Диаметр нарезания резьбы | — | — | |||
| Скорость вращения приводного инструмента | об/мин | — | — | ||
| Мощность приводного инструмента | кВт | — | — | ||
| Торцевой инструмент （Противошпиндель） | Не приводной | Кол-во × Модель | 4×ER16 | 4×ER16 | |
| Диаметр сверления | мм | Макс. φ10 | Макс. φ10 | ||
| Диаметр нарезания резьбы | Макс. M8 | Макс. M8 | |||
| Приводной | Кол-во × Модель | 4×ER16 | *4×ER16 | ||
| Диаметр сверления | мм | Макс. Φ10 | Макс. φ10 | ||
| Диаметр нарезания резьбы | Макс. M6 | Макс. M6 | |||
| Скорость вращения приводного инструмента | об/мин | Макс. 5000 | Макс. 5000 | ||
| Мощность приводного инструмента | кВт | 1 | 1 | ||
| Ускоренная подача | м/мин | 30(Z1/Z2/X2/Y) 24(X1)15(Y2) | 30(Z1/Z2/X2/Y) 24(X1)15(Y2) | ||
| Мощность двигателя подачи | кВт | 1(Z1/Z2/X1/X2/Y1)0.4(Y2) | 1(Z1/Z2/X1/X2/Y1)0.4(Y2) | ||
| Мощность насоса системы подачи СОЖ | кВт | 0.4 | 0.4 | ||
| Мощность насоса системы масляного охлаждения главного шпинделя /противошпинделя | кВт | 0.12 | 0.12 | ||
| Мощность насоса системы смазки | кВт | 0.004 | 0.004 | ||
| Расстояние от оси главного шпинделя / противошпинделя до пола | мм | 1050 | 1050 | ||
| Объём бака СОЖ | л | 180 | 180 | ||
| Вес нетто | кг | 2700 | 2700 | ||
| Габариты (Д×Ш×В) | мм | 2178×1278×1780 | 2178×1278×1780 | ||
