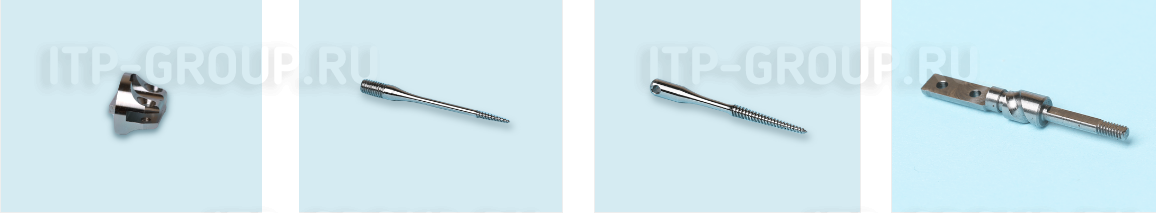

Автоматы продольного точения SOWIN серии SZ-F являются высокотехнологичным оборудованием с уникальными возможностями в части обработки детали типа игл (L/D > 10) с высокой точностью и качеством получаемой поверхности при большой производительности, при этом отличается быстрой переналадкой на выпуск новой продукции. Такие станки являются оптимальным выбором, когда планируется обработка деталей исключительно из прутка.
| Наименование характеристики/Модель | SZ-206F 6-осевой, 2 шпинделя | SZ-126F 6-осевой, 2 шпинделя | |||

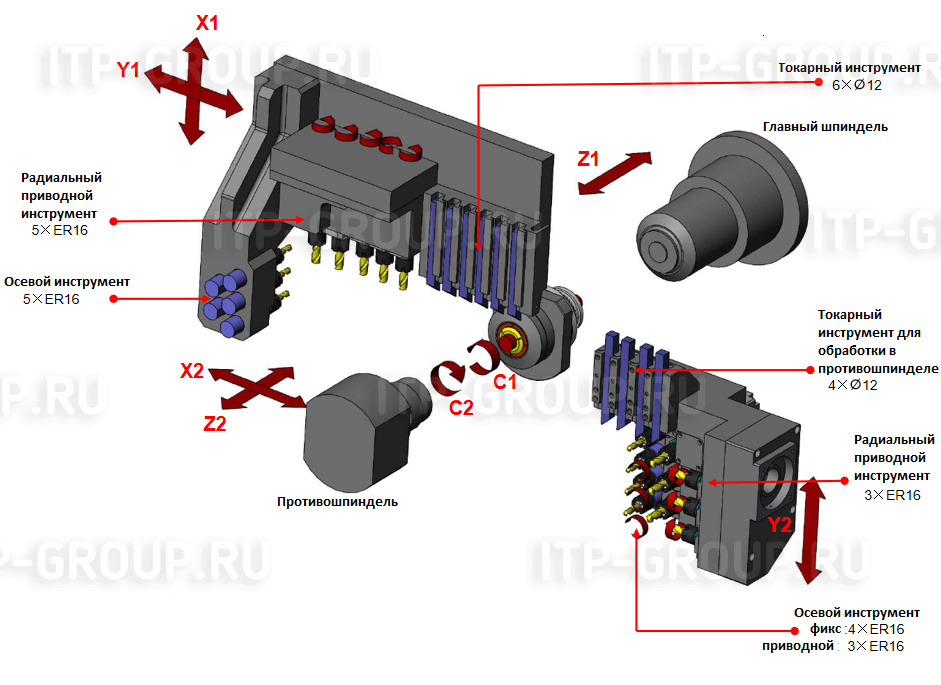

| Схема расположения режущего инструмента |
|
|
|||
| Система ЧПУ | Mitsubbishi M80 | Mitsubbishi M80 | |||
| Источник питания | 200AVC | 200AVC | |||
| Общая потребляемая мощность | кВт | 11 | 11 | ||
| Диапазоны обработки | Макс. диаметр обработки | мм | ∅ 20 | ∅ 12 | |
| Макс. диаметр зажима в главном шпинделе | мм | ∅ 20 | ∅ 12 | ||
| Макс. длина подачи (разовая) | мм | 240 | 240 | ||
| Главный шпиндель / Противошпиндель | Мощность двигателя главного шпинделя | кВт | 2.2/3.7 | 2.2/3.7 | |
| Мощность двигателя противошпинделя | кВт | 1.5/2.2 | 1.5/2.2 | ||
| Макс. диаметр отверстия главного шпинделя | мм | ∅ 27 | ∅ 13 | ||
| Индексация оси С | ° | 0.001 | 0.001 | ||
| Скорость вращения главного шпинделя/противошпинделя | об/мин | Главный шпиндель：2900/9790 Противошпиндель：3870/11800 | Главный шпиндель：2900/9790 Противошпиндель：3870/11800 | ||
| Макс. диаметр зажима в противошпинделе | мм | ∅ 20 | ∅ 12 | ||
| Макс. диаметр отверстия противошпинделя | мм | ∅ 27 | ∅ 13 | ||
| Макс. глубина сверления главного шпинделя | мм | 50 | 50 | ||
| Макс. перемещение главного шпинделя | С направляющей втулкой | мм | 240 | 240 | |
| Без направляющей втулки | мм | 360 | 360 | ||
| Макс. кол-во устанавливаемого инструмента | шт. | 30 | 30 | ||
| Инструменты главного шпинделя | |||||
| Инструмент для наружной обработки | Кол-во × Модель | 6X¨12 | 6X¨12 | ||
| Поперечная платформа приводного инструмента | Кол-во × Модель | 5XER16 | 5XER16 | ||
| Диаметр сверления | мм | ∅ 10 | ∅ 10 | ||
| Диаметр нарезания резьбы | M6 | M6 | |||
| Скорость вращения приводного инструмента | об/мин | Макс. 5000 | Макс. 5000 | ||
| Мощность приводного инструмента | кВт | 1 | 1 | ||
| Торцевой не приводной инструмент | Кол-во × Модель | 5XER16 | 5XER16 | ||
| Диаметр сверления | мм | ∅ 10 | ∅ 10 | ||
| Диаметр нарезания резьбы | M8 | M8 | |||
| Инструменты противошпинделя | |||||
| Торцевой не приводной инструмент | Кол-во × Модель | 4×ER16 | 4×ER16 | ||
| Диаметр сверления | мм | Макс. φ10 | Макс. φ10 | ||
| Диаметр нарезания резьбы | Макс. M8 | Макс. M8 | |||
| Приводной инструмент | Торцевой приводной инструмент | Кол-во × Модель | 3×ER16 | 3×ER16 | |
| Диаметр сверления | мм | Макс. φ10 | Макс. φ10 | ||
| Диаметр нарезания резьбы | Макс. M6 | Макс. M6 | |||
| Скорость вращения приводного инструмента | об/мин |
Макс. 5000 |
Макс. 5000 | ||
| Мощность приводного инструмента | кВт |
1 |
1 | ||
| Поперечный приводной инструмент | Кол-во × Модель | 3×ER16 | 3×ER16 | ||
| Диаметр сверления | мм | Макс. φ10 | Макс. φ10 | ||
| Диаметр нарезания резьбы | Макс. M6 | Макс. M6 | |||
| Инструмент для наружной обработки | 4X¨12 | 4X¨12 | |||
| Электрическая вращающаяся втулка | кВт | 1 | 1 | ||
| Ускоренная подача | м/мин | 30(Z1/Z2/X2/Y1)24(X1/Y2) | 30(Z1/Z2/X2/Y1)24(X1/Y2 | ||
| Мощность двигателя подачи | кВт | 1(Z1/Z2/X1/X2/Y1/Y2) | 1(Z1/Z2/X1/X2/Y1/Y2) | ||
| Мощность насоса системы подачи СОЖ | кВт | 0.4 | 0.4 | ||
| Мощность насоса системы масляного охлаждения главного шпинделя /противошпинделя | кВт | 1.2 | 1.2 | ||
| Мощность насоса системы смазки | кВт | 0.25 | 0.25 | ||
| Расстояние от оси главного шпинделя / противошпинделя до пола | мм | 1018 | 1018 | ||
| Объём бака СОЖ | л | 160 | 160 | ||
| Мин. Давление воздуха | МПа | ≥0.4 | ≥0.4 | ||
| Масса нетто | кг | 2800 | 2800 | ||
| Габариты (Д×Ш×В) | мм | 2363X1402X1918 | 2363X1402X1918 | ||
