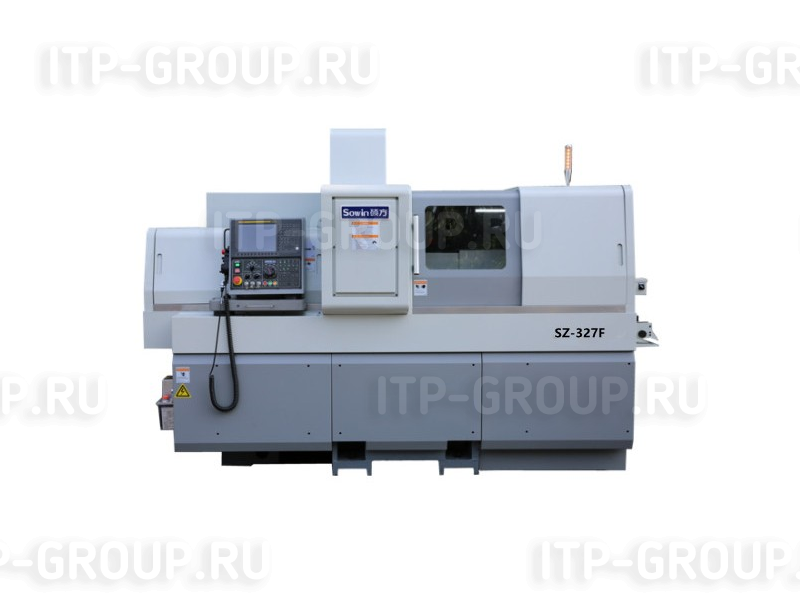

Автомат продольного точения Sowin SZ-327F с осью B — это высокотехнологичное оборудование, предназначенное для обработки деталей, таких как иглы (L/D > 10). Такие станки обеспечивают высокую точность и качество поверхности при большой производительности. Кроме того, они отличаются быстрой переналадкой на выпуск новой продукции.
Автомат продольного точения Sowin SZ-327F с осью B используется в условиях как крупно- так и мелкосерийных производств. Оборудование применяется в автомобильной, авиакосмической и оборонной промышленности, а также в медицине, приборостроении и нефтегазовой отрасли.
Особенности:| Наименование характеристики | Ед. изм. |
Значение |
| Диапазон обрабатываемых диаметров | мм | 5-32 |
| Максимальная длина обработки | мм | 320 |
| Максимальный диаметр сверления | мм | 10 |
| Макс. диаметр нарезаемой резьбы | М8 | |
| Макс. диаметр нарезаемой резьбы в оси B | M6 | |

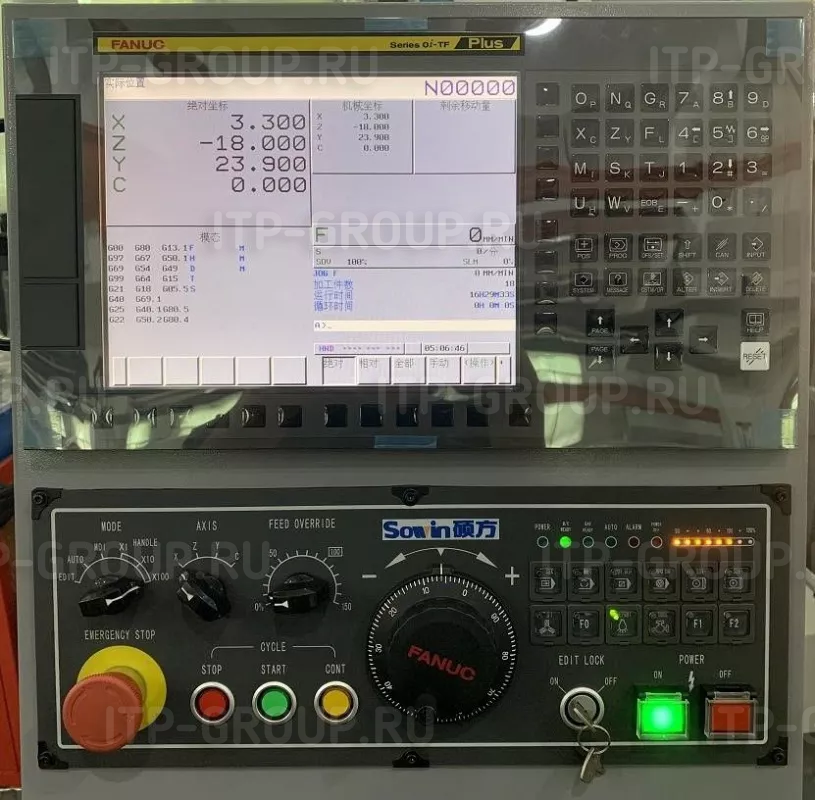

| Система ЧПУ | Fanuc 0i-TF Plus | |
| По оси X | мм | 600 |

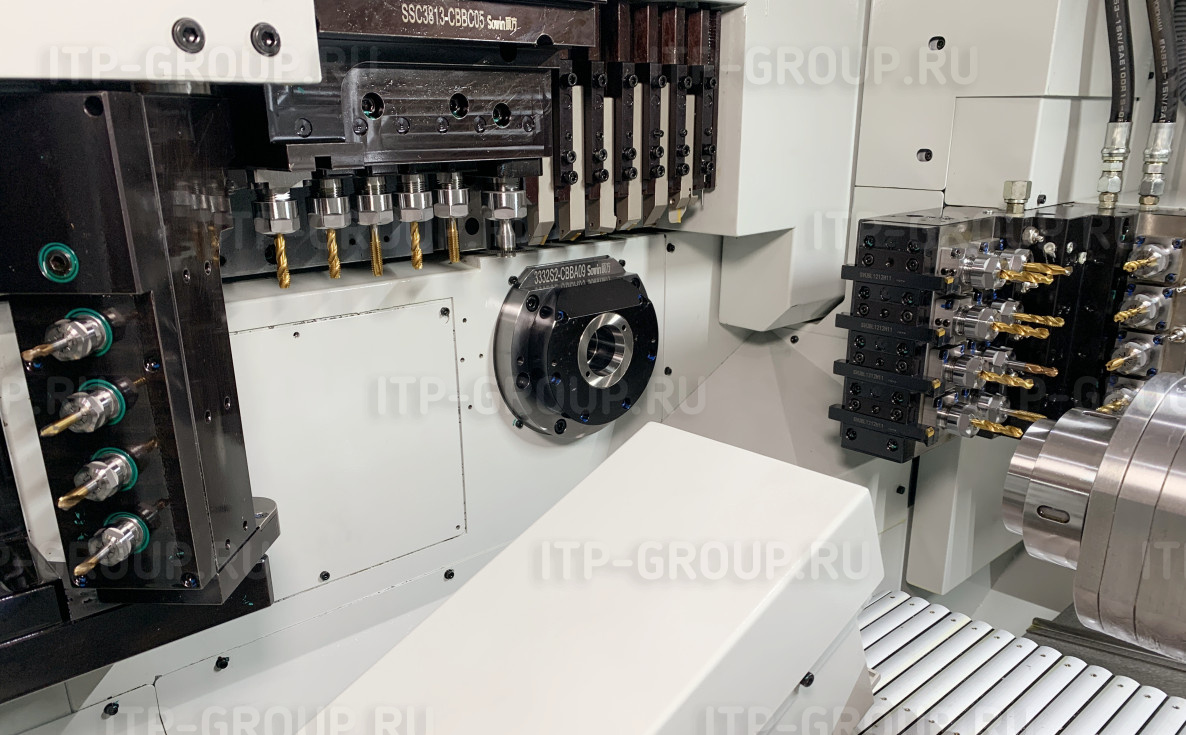

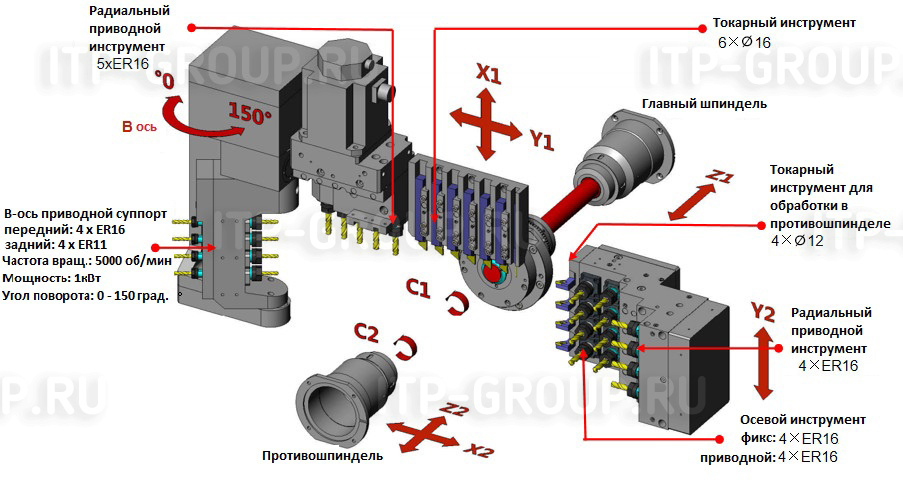

| Количество позиций инструмента для наружной обработки в главном шпинделе | 6(16х16) | |
| Количество позиций инструмента для наружной обработки в контршпинделе | 4(12х12) | |
| Количество приводных инструментальных позиций для радиальной обработки в главном шпинделе | 5xER16 | |
| Количество приводных инструментальных позиций на Оси B | 4xER16; 4xER11 | |
| Количество инструментальных позиций для осевой обработки в контршпинделе | 4 приводных ER16; 4 статических ER16 | |
| Количество приводных инструментальных позиций для радиальной обработки в контршпинделе | 4xER16 | |
| Общее количество инструментальных позиций | 35 | |
| Размер державки токарного инструмента | мм | 16х16 / 12x12 |
| Диаметр отверстия шпинделя | мм | 39 |
| Диаметр отверстия контршпинделя | мм | 39 |
| Количество управляемых осей (с учетом осей C1 и C2) | 9 | |
| Частота вращения главного шпинделя |
об/мин |
6000 |
| Частота вращения контршпинделя |
об/мин |
6000 |
| Частота вращения приводного инструмента |
об/мин |
4500 |
| Частота вращения приводного инструмента оси B |
об/мин |
5000 |
| Угол поворота оси B | град | 0 ~ 150° |
| Точность вращения | 50" | |
| Индексация поворота осей C | град | 0,001° |
| Точность позиционирования | мм | 0,005 |
| Точность повторяемости | мм | 0,005 |
| Ускоренные перемещения по осям Z1/Z2/X1/X2/Y1 | м/мин | 24 |
| Максимальная длина детали для уловителя | мм | 80 |
| Мощность привода по осям | кВт | 1,2 |
| Мощность двигателя главного шпинделя |
кВт |
5,5/7,5 |
| Мощность двигателя контршпинделя |
кВт |
3,7/5,5 |
| Мощность двигателя приводного инструмента |
кВт |
1,2 |
| Мощность двигателя приводного инструмента оси B |
кВт |
1 |
| Мощность помпы СОЖ |
кВт |
0,4 |
| Объем бака СОЖ | л | 190 |
| Потребляемая мощность | кВА | 20 |
| Габариты станка (ДxШxВ) | мм | 2850x1600x2060 |
| Вес станка, кг | кг | 5000 |
