DN Solutions PUMA 4100

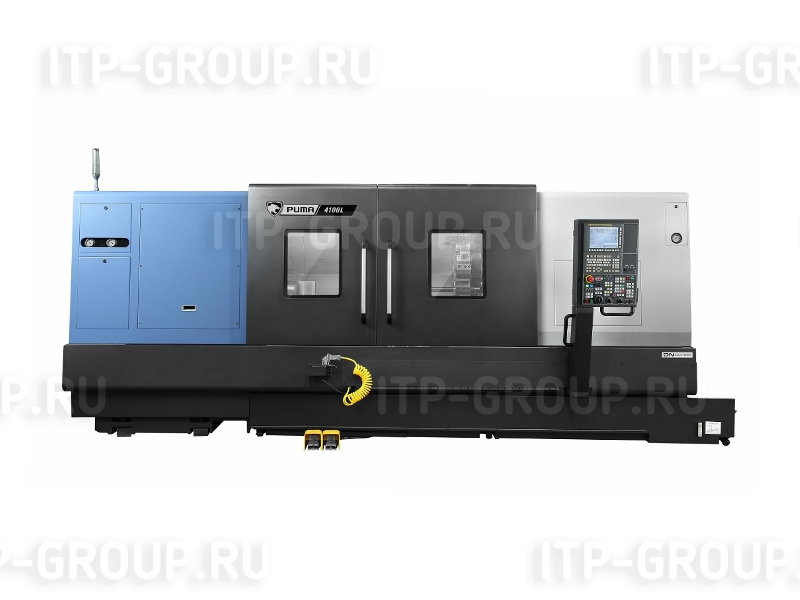

Токарный обрабатывающий центр PUMA 4100

Станки серии PUMA 4100 - это горизонтальные токарные центры, предназначенные для обработки деталей средних и крупных размеров. Это мощные станки, оснащенные двухступенчатой коробкой передач и двигателями с высоким крутящим моментом, а также жесткой коробчатой направляющей конструкцией. Некоторые модели могут обрабатывать сложные заготовки с помощью дополнительной функции приводного инструмента и увеличенного размера патрона, которые особенно полезны для деталей нефтегазовой отрасли и многих других сфер производства.

Подбор оснастки

Производитель: DN Solutions (Корея/Китай)

ОСОБЕННОСТИ:

Ассортимент продукции включает токарные центры с размерами патронов от 12 ” до 21” в диаметре, с возможностью установки шпинделя с большим отверстием, длиной обработки до 3 м и конфигурациями от 2 осей до оси С (приводной инструмент) .
Станки PUMA 4100 обладают мощными возможностями обработки, которые оптимизируют производительность резания благодаря двухскоростным редукторам, высокомоментным двигателям шпинделя и стабильным коробчатым направляющим.
Станки позволяют обрабатывать сложные детали всего за одну установку, применяя дополнительные функции оси С (приводной инструмент). Кроме того, новая панель управления повышает эффективность работы.

Наименование характеристики	Ед.изм.	4100A (LA/XLA)	4100B (LB/XLB)	4100C (LC/XLC)	4100MA (LMA/XLMA)	4100MB (LMB/XLMB)	4100MC (LMC/XLMC)
Рабочая зона
Диаметр установки над станиной	мм	790 (790/770)
Диаметр установки над суппортом	мм	590
Максимальный диаметр обработки	мм	550
Рекомендуемый диаметр обработки	мм	315	380		315	315 (315/380)
Максимальная длина обработки	мм	1074(2124/3152)	1042(2092/3120)	1002(2052/3080)	1010(2060/3100)	978(2028/3068)	938(1988/3028)
Диаметр патрона	дюйм	12	15	21	12	15	21
Диаметр прутка	мм	102	116,5	165,5	102	116,5	165,5
Перемещения
Ход по оси X	мм	352
Ход по оси Z	мм	1105 (2155/3180)		1105 (2155/3150)
Ход по оси C	град	-			360
Ускоренные подачи по оси X	м/мин	16
Ускоренные подачи по оси Z	м/мин	20
Ускоренные подачи по оси C	об/мин	-			50
Главный шпиндель
Максимальная скорость вращения	об/мин	3000	2000	1500	3000	2000	1500
Мощность двигателя (30 мин/продолж.)	кВт	35/26/22 (25%/60%/прод.)	35/26/22 (25%/60%/прод.)	37/30 (60%/прод.)	37/30/22 (25%/60%/прод.)	30/22 (60%/прод.)	-
Максимальный крутящий момент	Нм	1584	2379	3280	1025	1611	-
Торец шпинделя		А2-11	А2-11	А1-15	А2-11	А2-11	А1-15
Револьверная головка
Количество позиций в револьверной головке	шт	12 (10*)	10 (12*)		12 (24*)
Размер инструмента	мм	32 х 32 (60)			25 х 25/ 32 х 32 (60)
Прочее
Система ЧПУ		Fanuc, SIEMENS

Опциональная конфигурация:

Патроны до 21 дюйма
Закаленные и отшлифованные твердые кулачки
Револьверная головка до 24 позиций с приводным инструментом
Ручные и программируемые люнеты (одинарные, двойные и сдвоенные)
Программируемая задняя бабка
Насос СОЖ до 70 бар
Конвейер для стружки
Автоматические защитные двери
