СТАНОК С ПРИВОДНЫМ ИНСТРУМЕНТОМ

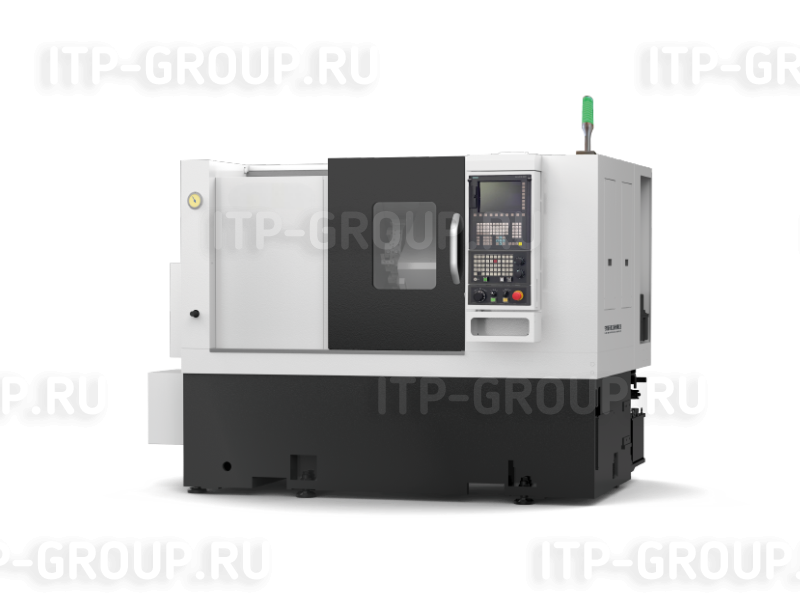

Станок TC250MC относитcя к новому поколению станков TC имеет компактную интегрированную структуру и высокую точность обработки. Станок предназначен для мелкосерийного производства деталей типа тел вращения длиной до 510 мм. Исполнение с осью C и приводным инструментом для расширения функционала станка и выполнения фрезерной обработки деталей.

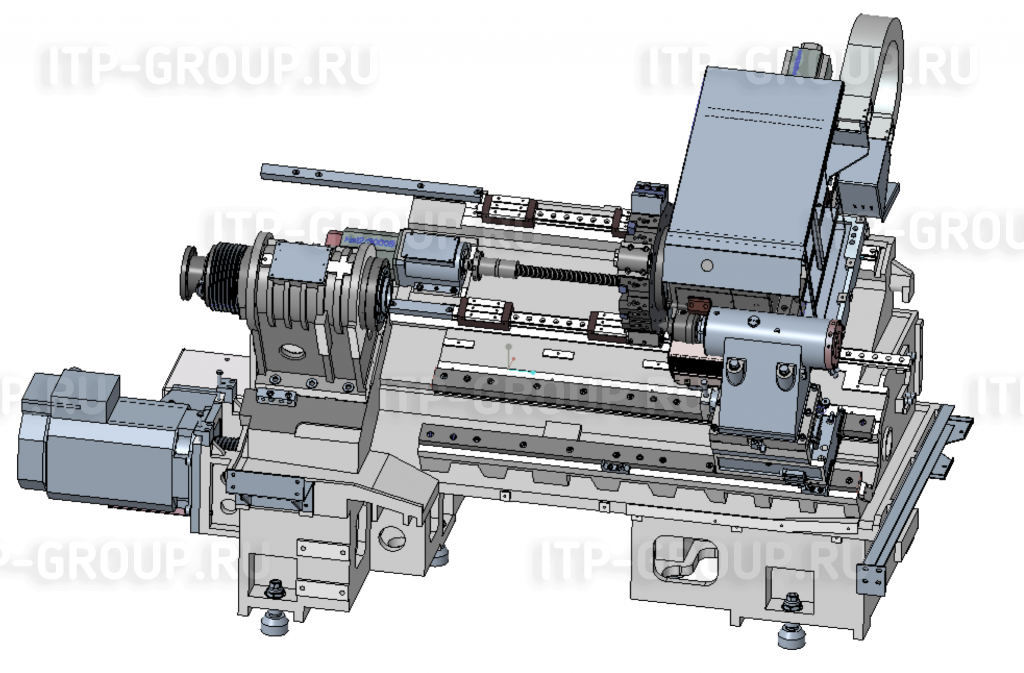

Станина станка
Направляющие
| Наименование характеристики | Ед.изм. | Значение |
|---|---|---|
| Рабочая зона | ||
| Максимальный диаметр обработки | мм | 340 |
| Максимальная длина обработки |
мм |
510 |
|

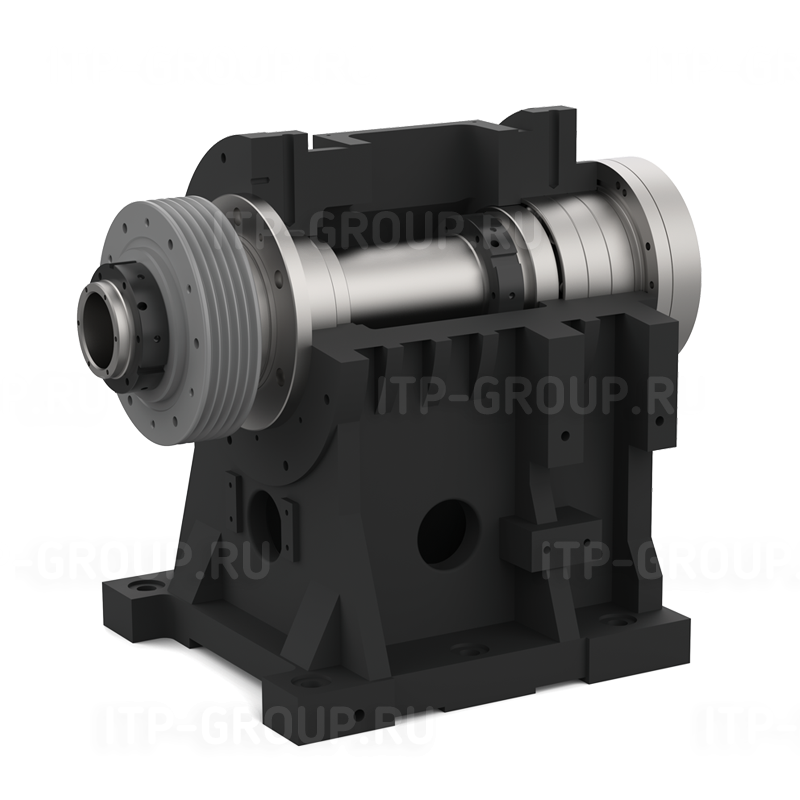

Шпиндель |
||
| Тип привода |
ременной |
|
|
Частота вращения |
об/мин |
3 500 |
|
Мощность (продолжит-но/не более 30 мин.) |
кВт |
15,0/18,5 |
| Крутящий момент | Нм |
248/409 |
| Конус шпинделя |
|
A2-8 |
|
Отверстие в шпинделе |
мм |
81 |
|
Максимальный диаметр прутка |
мм |
61 |
| Размер патрона | дюйм | 10 |
|

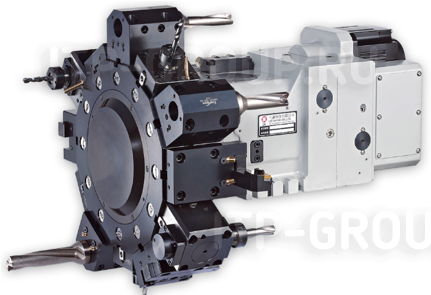

Револьверная головка |
||
| Тип |
сервопривод |
|
|
Количество позиций в револьверной головке |
|
12 |
|
Сечение резцов |
мм |
25х25 |
|
Максимальный диаметр осевого инструмента |
мм |
40 |
|
Максимальная скорость вращения приводного инструмента |
об/мин |
4 000 |
|
Мощность двигателя приводного инструмента |
кВт |
4,5 |
|
Крутящий момент двигателя приводного инструмента |
Нм |
11/27 |

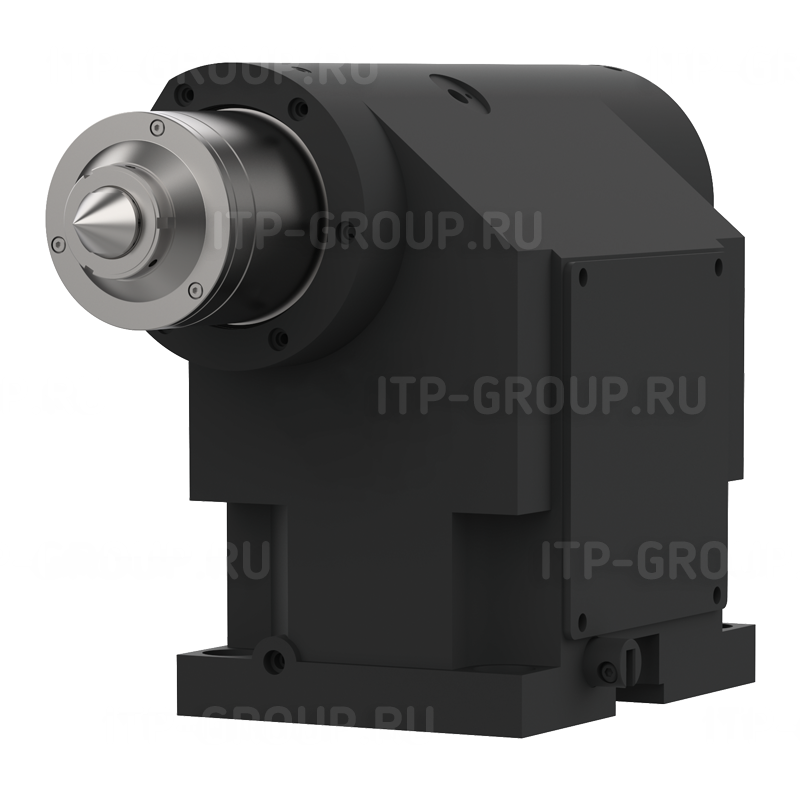

| Задняя бабка | ||
| Конус пиноли |
КМ4 |
|
| Ход пиноли | мм |
120 |
| Ход задней бабки | мм | 520 |
| Перемещения |
|
|
| Ход по осям X/Z | мм |
245/580 |
| Быстрые перемещения по осям X/Z | м/мин |
30/36 |
|
Прочее |
||
|
Система ЧПУ |
|
FANUC |
|
Габариты станка (длина х ширина х высота) |
мм |
3330 х 1898 х 1765 |
| Вес станка | тонна |
4,2 |
