DONGS SOLUTIONS TCK600DY

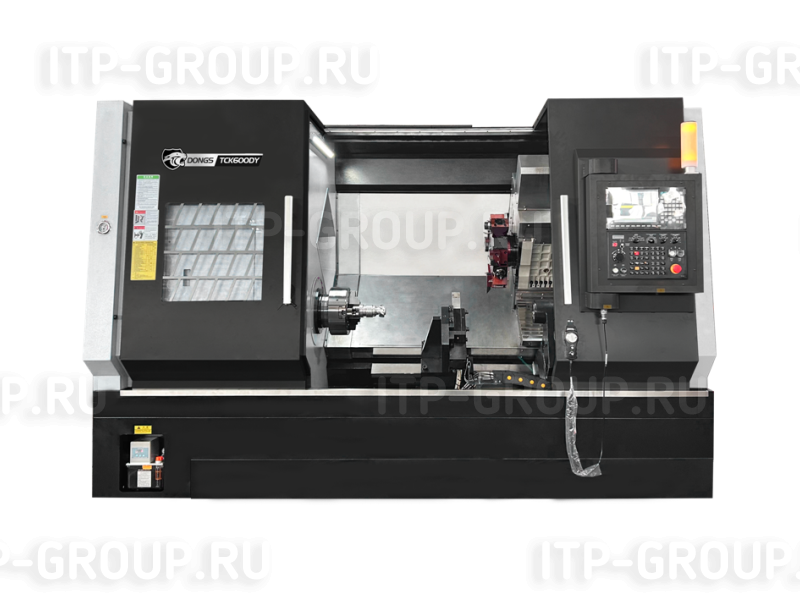

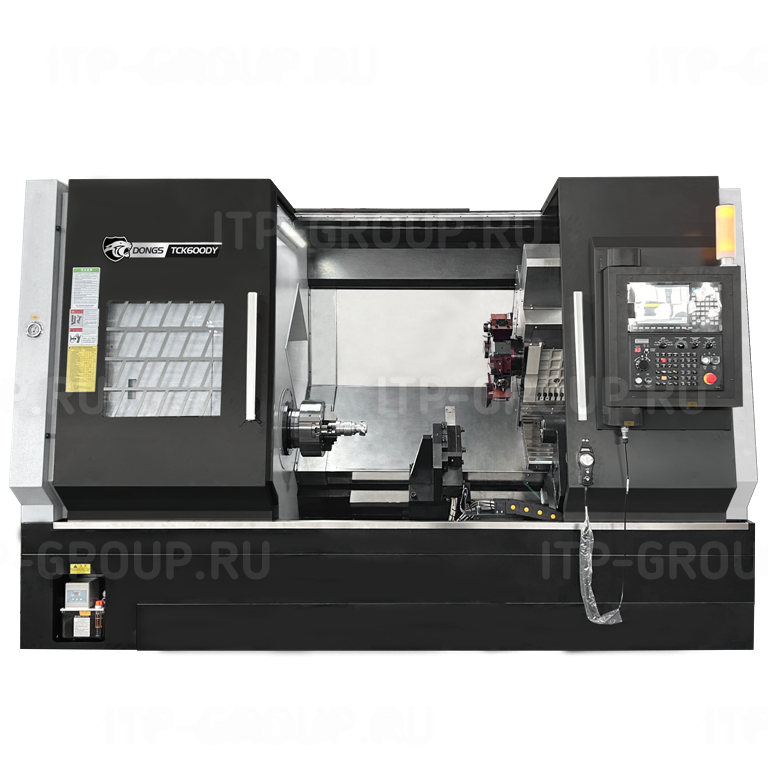

Токарный обрабатывающий центр TCK600DY

Серия токарных станков с ЧПУ TCK600DY обладает высокой жесткостью конструкции и создана для точной и эффективной обработки в производстве крупных и сложных деталей в различных областях. Станки используют техническое решение, сочетающее усиленную конструкцию станка с интеллектуальной системой ЧПУ, и демонстрируют значительные преимущества при обработке крупногабаритных заготовок с высокой точностью. Оборудование значительно улучшило свою адаптивность к условиям тяжелого резания для удовлетворения промышленных задач с жесткими требованиями к стабильности оборудования и эффективности обработки. Благодаря модульной функциональной конфигурации они могут удовлетворить как потребности в индивидуальной малосерийной точной обработке, так и в крупном непрерывном производстве. Особенно хорошо они справляются с задачами тяжелой обработки с жесткими требованиями к допускам, такими как крупные конструкционные элементы в аэрокосмической отрасли, ключевые несущие компоненты энергетического оборудования и сложные системы передач в железнодорожной промышленности.

Подбор оснастки

Производитель: DONGS SOLUTIONS (Китай)

ОСОБЕННОСТИ:

Высокоточные роликовые линейные направляющие
Высокоточный шариковый винт
Импортированный прецизионный подшипник
Серво-гидравлическая револьверная головка

ОБЛАСТИ ПРИМЕНЕНИЯ:

Производство тяжелого машиностроения: Идеально подходит для обработки крупных деталей, таких как шестерни, валы и корпуса, используемые в производстве тяжелого оборудования.
Автомобильная промышленность: Идеально подходит для производства автомобильных деталей, таких как блоки цилиндров, коленчатые валы и крупные элементы коробки передач.
Авиакосмическая и оборонная промышленность: Высокоточное изготовление критически важных авиационных компонентов, таких как лопатки турбин, фюзеляжи самолетов и крупные двигательные узлы.
Нефтяная и газовая отрасль: Подходит для обработки крупных деталей для нефтегазовой промышленности, включая клапаны, насосы и сосуды под давлением.
Энергетическая промышленность: Обработка деталей для производства энергии, включая роторы турбин, компоненты генераторов и другое тяжелое оборудование.
Общее машиностроение: Подходит для отраслей, требующих высокоточной и высокоэффективной обработки крупных и тяжелых деталей, включая промышленные насосы и оборудование.
Судостроение: Используется для производства крупных компонентов для судостроительной промышленности, таких как винты, рули и другие конструктивные элементы.

Наименование характеристики	Ед.изм.	Значение
Рабочая зона
Максимальный диаметр устанавливаемый над станиной	мм	630
Максимальный диаметр устанавливаемый над суппортом	мм	450
Максимальный диаметр обработки	мм	610
Расстояние между центрами	мм	1100/1600
Перемещения
Ход по оси X	мм	310
Ход по оси Z		1100/1600
Быстрые перемещения по осям X/Z	м/мин	24/24
Шпиндель
Конус шпинделя		А2-8
Диаметр сквозного отверстия шпинделя	мм	86	105
Диаметр прутка	мм	74	91
Максимальная скорость вращения	об/мин	3000	2500
Мощность двигателя	кВт	22,5

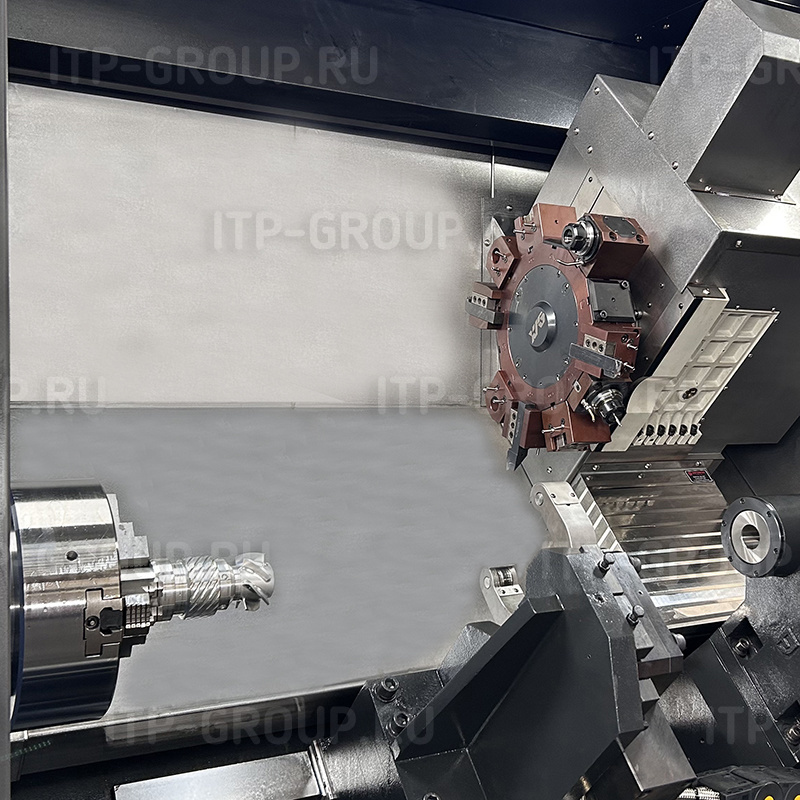

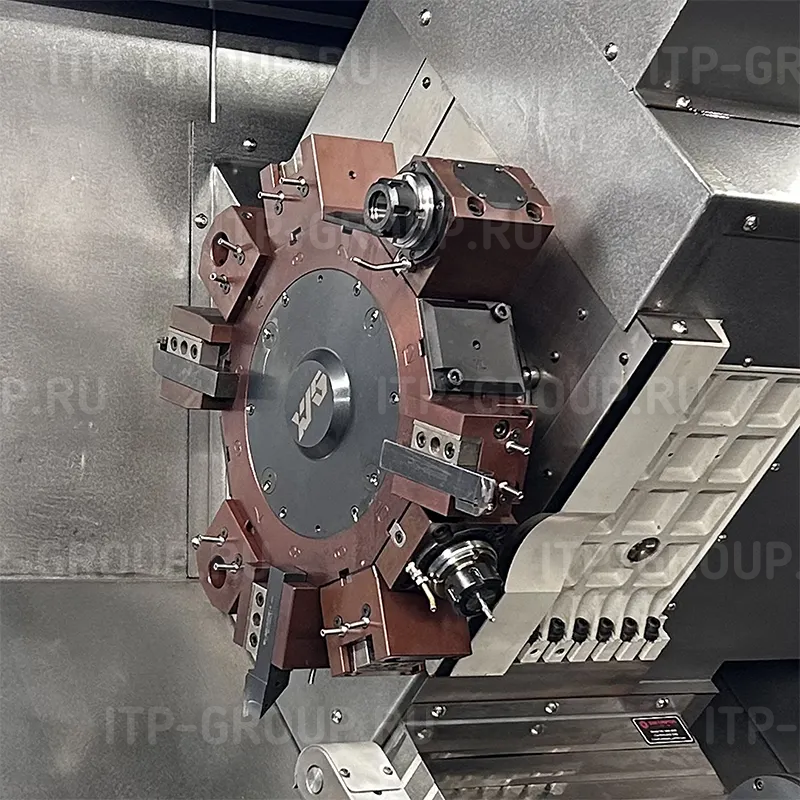

Револьверная головка
Тип револьверной головки		с приводным инструментом BMT55
Количество позиций инструмента	шт	12
Размер сечения инструмента	мм	25х25

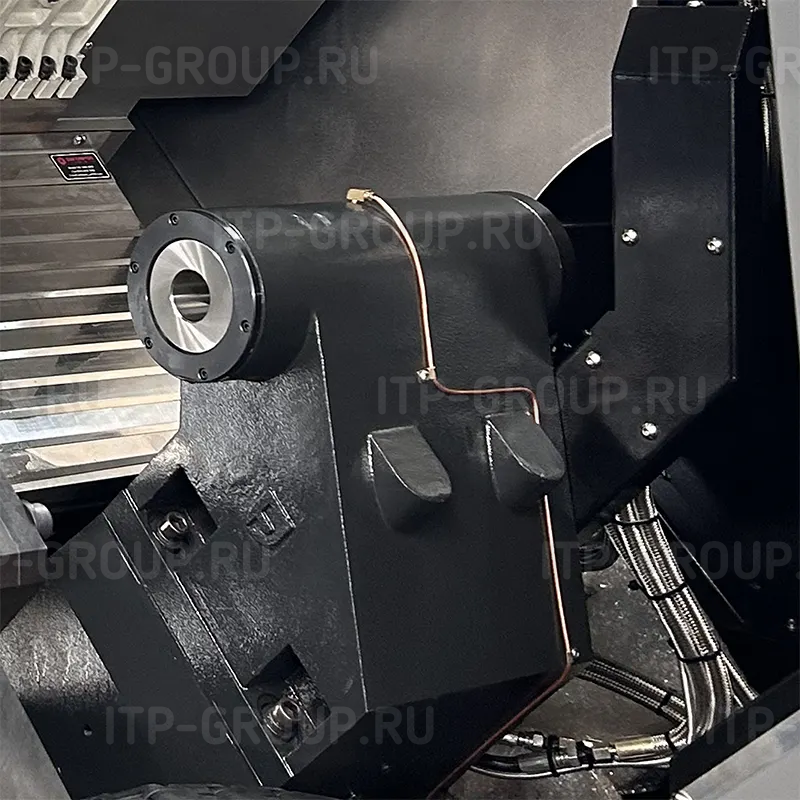

Задняя бабка
Тип бабки		гидравлическая
Перемещение	мм	830/1330
Конус пиноли		МТ5
Сервомоторы
Мощность сервомотора по осям X/Z	кВт	3,9/3,9
Прочее
Вес станка	тонна	6,2/7,2

Стандартная комплектация:

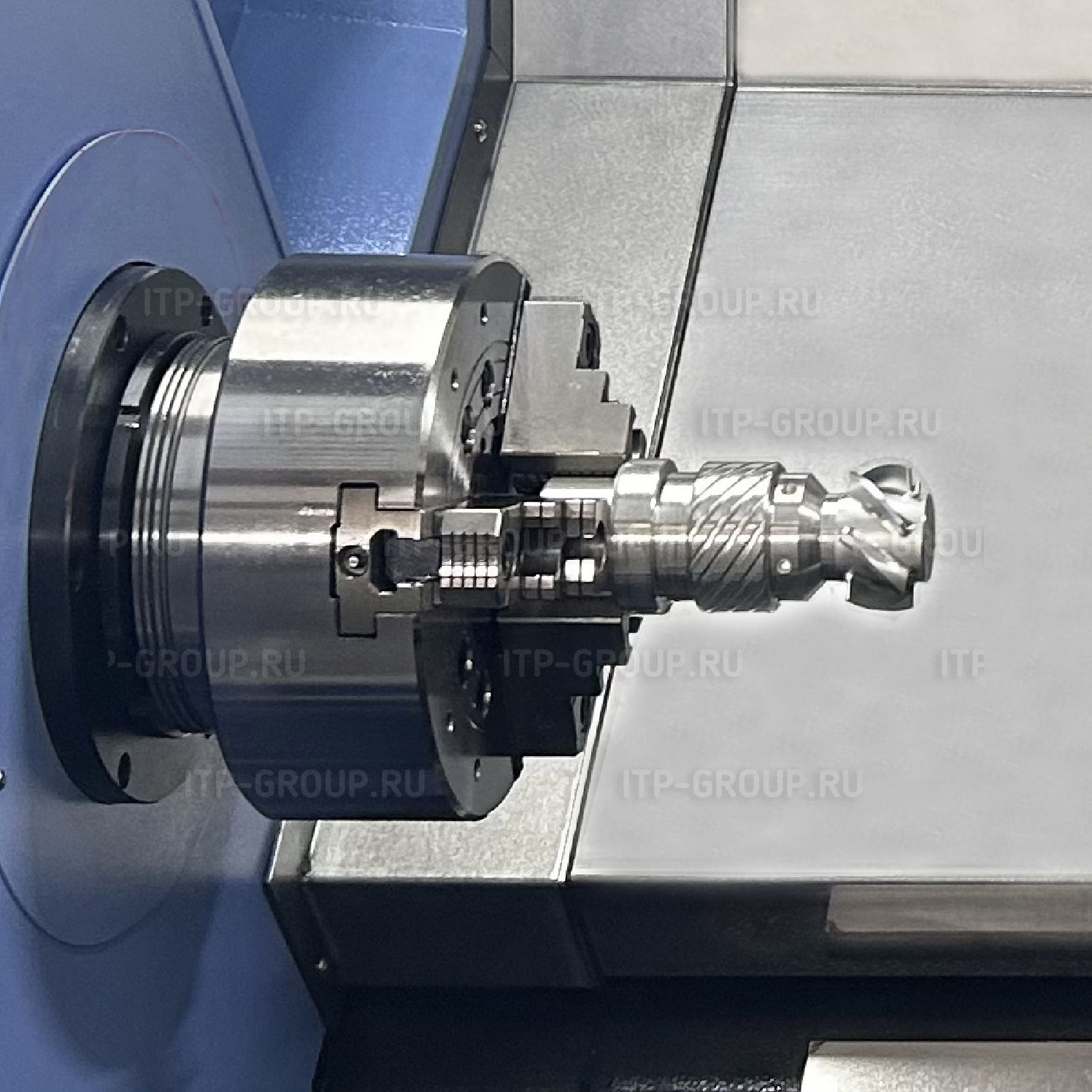

Гидравлический патрон и поворотный цилиндр
12-ти позиционная револьверная головка с приводным инструментом
Ось Y
Водяной пистолет
Мягкие губки патрона
Подвижный центр
Полностью закрытая защита
Транспортер для стружки
Набор инструментов (включая небольшие инструменты для работы)
Оборудование для подачи смазочно-охлаждающей жидкости
Централизованная смазка
Выравнивающий болт и блоки
Рабочая лампа
Насос охлаждающей жидкости
Устройство для приема стружки
Гидравлический блок питания
Ножной выключатель
Индикатор аварийного состояния (желтый, красный, зеленый)
Инструкции по эксплуатации станка
Пневматический пистолет
Стандартный держатель инструмента

Дополнительная комплектация:

Гидравлический люнет (одинарный, двойной, сдвоенный)
Программируемый люнет с сервоприводом
Программируемая задняя бабка с сервоприводом
Переключатель возврата зажимного патрона
Автоматическое отключение питания
Автоматическая дверь
Автоматическая установка инструмента
Защитный дверной замок
Устройство для очистки и продувки зажимных губок
Маслоотделитель
Закаленные губки
Дополнительные инструментальные блоки и расточная втулка
