DONGS SOLUTIONS TCK800

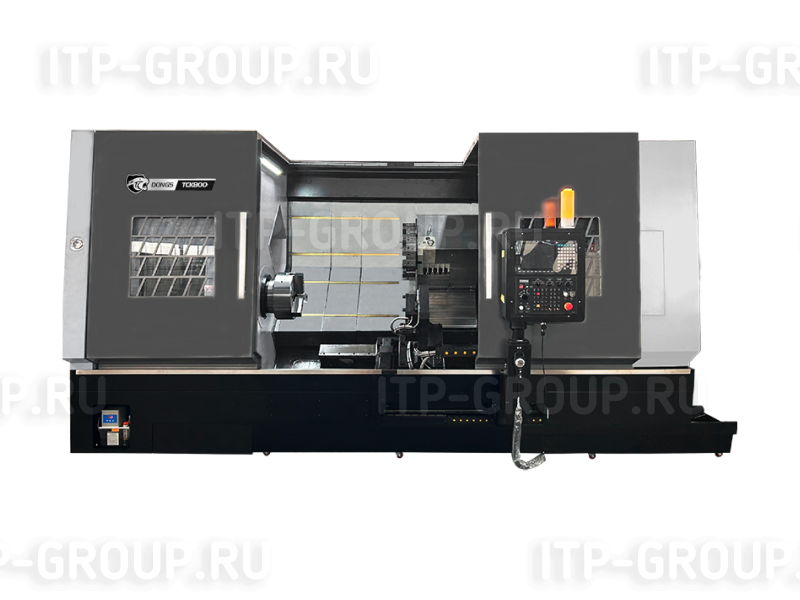

Токарный обрабатывающий центр TCK800

Серия токарных станков с ЧПУ TCK800 обладает высокой жесткостью конструкции и создана для точной и эффективной обработки в производстве крупных и сложных деталей в различных областях. Станки используют техническое решение, сочетающее усиленную конструкцию станка с интеллектуальной системой ЧПУ, и демонстрируют значительные преимущества при обработке крупногабаритных заготовок с высокой точностью. Оборудование значительно улучшило свою адаптивность к условиям тяжелого резания для удовлетворения промышленных задач с жесткими требованиями к стабильности оборудования и эффективности обработки. Благодаря модульной функциональной конфигурации они могут удовлетворить как потребности в индивидуальной малосерийной точной обработке, так и в крупном непрерывном производстве. Особенно хорошо они справляются с задачами тяжелой обработки с жесткими требованиями к допускам, такими как крупные конструкционные элементы в аэрокосмической отрасли, ключевые несущие компоненты энергетического оборудования и сложные системы передач в железнодорожной промышленности.

Подбор оснастки

Производитель: DONGS SOLUTIONS (Китай)

ОСОБЕННОСТИ:

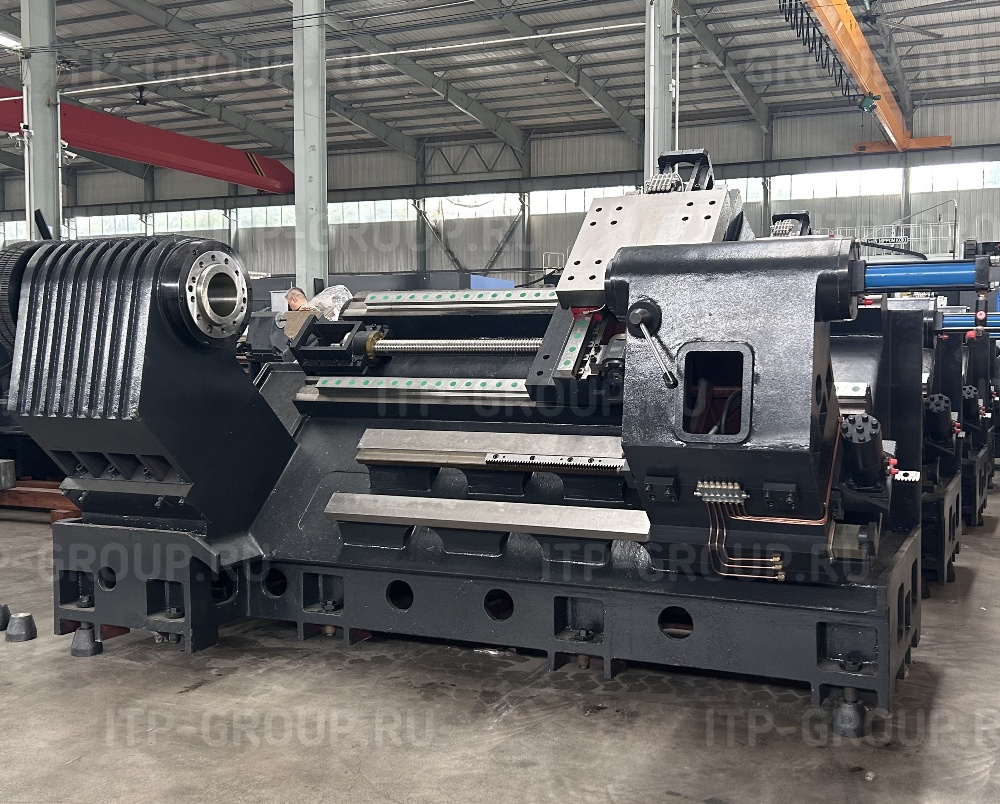

Интегрированная литая рама
Высокоточные роликовые линейные направляющие
Высокоточный шариковый винт
Импортированный прецизионный подшипник
Гидравлический программируемый задний центр

ОБЛАСТИ ПРИМЕНЕНИЯ:

Автомобильное производство: точная фрезеровка деталей двигателя, элементов шасси и корпусов коробки передач.
Авиакосмическая промышленность: обработка лопаток турбины, авиационных деталей и конструкционных элементов космического сектора.
Нефтегазовая промышленность: производство бурового оборудования, насосов, клапанов и других механических деталей с высокими требованиями.
Производство тяжелого оборудования: обработка сложных деталей строительной техники, промышленного оборудования и горнодобывающей техники.
Производство медицинских устройств: точная обработка хирургических инструментов, компонентов медицинских устройств и имплантов.
Производство форм: подходит для производства форм, штампов и высокоточных формовых компонентов.
Общее производство: подходит для производства точных металлических деталей в различных отраслях, таких как оборона, электроника и потребительские товары.

Наименование характеристики	Ед.изм.	Значение
Рабочая зона
Максимальный диаметр устанавливаемой заготовки	мм	850
Максимальный диаметр устанавливаемой заготовки над суппортом	мм	630
Расстояние между центрами	мм	1100/1600/2100/3100/4100/5100
Перемещения
Ход по оси X	мм	350
Ход по оси Z		1000/1500/2000/3000/4000/5000
Быстрые перемещения по осям X/Z	м/мин	16/16
Шпиндель
Мощность двигателя	кВт	22,0 (30,0)
Конус шпинделя		А2-8	A2-11		A2-15
Диаметр проходного отверстия шпинделя	мм	88	105	132	181	220
Диаметр прутка	мм	75	90	120	166	220

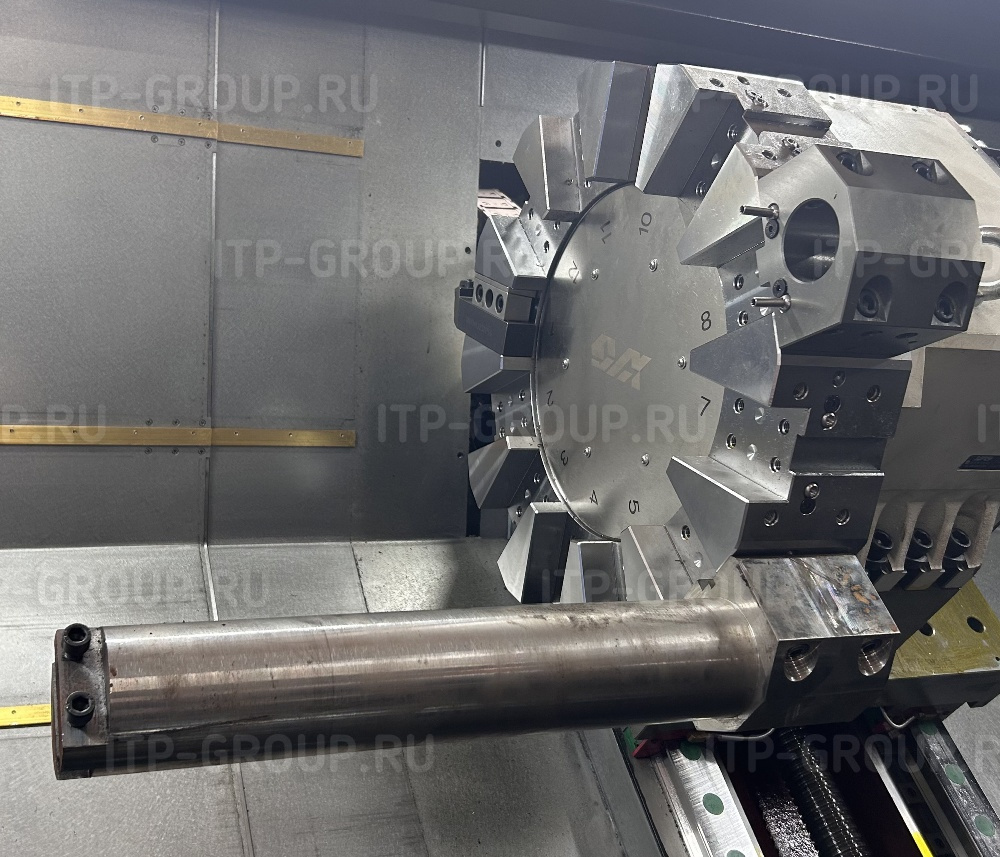

Револьверная головка
Тип револьверной головки		гидравлическая
Количество позиций инструмента	шт	12
Размер сечения инструмента	мм	32х32
Задняя бабка
Тип бабки		гидравлическая
Диаметр пиноли задней бабки	мм	180
Конус пиноли		МТ5/MT6
Сервомоторы
Мощность сервомотора по осям X/Z	кВт	2,5/2,5
Система управления
Контроллер		FANUC
Прочее
Вес станка	тонна	7,9/9,5/10,5/13,3/15,8/18,0

Стандартная комплектация:

Конус шпинделя А2-11
Патрон 15"
Отверстие в шпинделе 105 мм
Мягкие кулачки
12-ти позиционная револьверная головка
Гидравлическая программируемая задняя бабка
Жесткий центр
Пистолет для подачи охлаждающей жидкости
Конвейер для стружки (правая сторона)
Ёмкость для сбора стружки

Дополнительная комплектация:

Конус шпинделя А2-15
Патрон 18",21",24"
Отверстие в шпинделе 132/181/220 мм
Закаленные и отшлифованные твердые кулачки
Противошпиндель
Гидравлический люнет (одинарный, двойной, сдвоенный)
Программируемый люнет с сервоприводом
Датчик уровня охлаждающей жидкости
Системы подачи СОЖ давлением до 70 бар
Переключатель давления охлаждающей жидкости
Маслоотделитель
Охладитель охлаждающей жидкости
Обдув патрона
Туманоуловитель
Установка инструмента (автоматическая)
Автоматическая дверь
Сигнальная лампа
Воздушный пистолет
Автоматическое включение
Воздушный блок для пневматического патрона одинарный
Фундаментный болт для крепления анкером
